Mâle d'OBD OBDII à la femelle de BMW OBD2 et au câble fendu femelle d'OBD2 Y

Mâle d'OBD OBDII à la femelle de BMW OBD2 et au câble fendu femelle d'OBD2 Y

OBD OBDII Male to BMW OBD2 Female and OBD2 Female Split Y Cable
OBD OBDII Male to BMW OBD2 Female and OBD2 Female Split Y Cable OBD OBDII Male to BMW OBD2 Female and OBD2 Female Split Y Cable

Image Grand :  Mâle d'OBD OBDII à la femelle de BMW OBD2 et au câble fendu femelle d'OBD2 Y meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: OEM
Certification: RoHS
Numéro de modèle: OBD2 OBDII
Conditions de paiement et expédition:
Quantité de commande min: 100 pcs
Prix: Please email us for prices
Détails d'emballage: Sacs et puis cartons de PE
Délai de livraison: 3-30 jours ouvrables
Conditions de paiement: T/T, Payoneer, Western Union, Paypal, L/C
Capacité d'approvisionnement: PC 50 000 par mois
Description de produit détaillée
Goupilles de la prise OBD2 masculine: de cuivre, nickelé ou plaqué or Terminaux du connecteur OBD2 femelle: de cuivre, nickelé ou plaqué or
Connecteur femelle de BMW OBD2: équivalent de l'original Connecteur femelle OBD2 commun: standard, avec bornes KET
Overmold de la prise OBD2 masculine: droit Overmold du connecteur OBD2 femelle: droit
Surligner:

Diviseur d'OBDII Y

,

Câble de BMW OBD2 Y

,

Câble de BMW J1962 Y

Mâle d'OBD OBDII à la femelle de BMW OBD2 et au câble fendu femelle d'OBD2 Y


Spécifications



Prise OBD2 masculine norme
Goupilles de la prise OBD2 masculine de cuivre, nickelé ou plaqué or
Overmold de la prise OBD2 masculine droit
Connecteur femelle de BMW OBD2 équivalent de l'original
Connecteur OBD2 femelle commun norme
Terminaux des connecteurs OBD2 femelles Marque de KET, de cuivre, nickelé ou plaqué or
Overmold du connecteur OBD2 femelle droit
Matériel de partie overmolded PVC
Forme de câble rond
Fil 26AWG, cuivre pur
Matériel du mâle OBD2 et des connecteurs femelles PA66
Tâche de Pin ou goupille adapté aux besoins du client
Longueur de câble adapté aux besoins du client
Résistance de contact maximum de 3 ohms.
Résistance d'isolation ohm mn de 5M.
La température fonctionnante −25℃ | +85℃
Essai 100% ouvert, short et essai de coup-fil
Tension de essai DC300V 5M ohm/10ms
Garantie 1 an

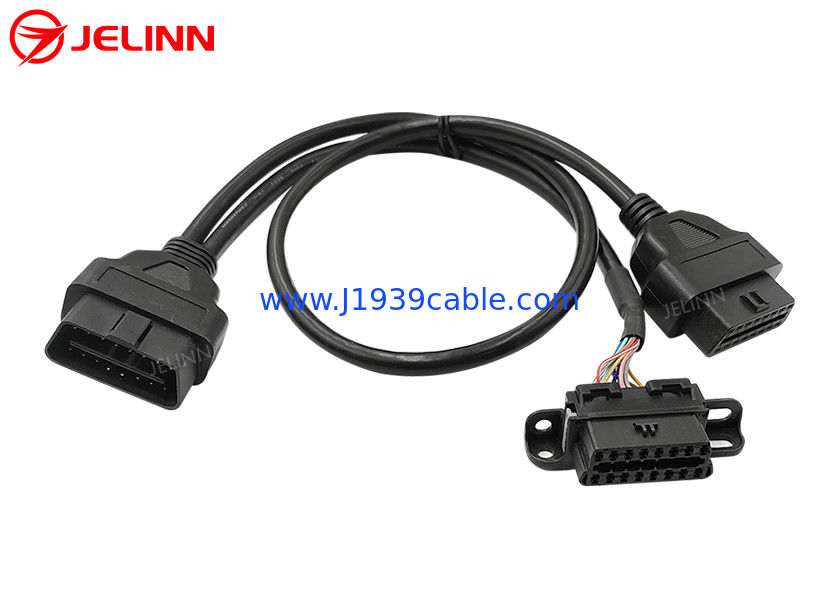

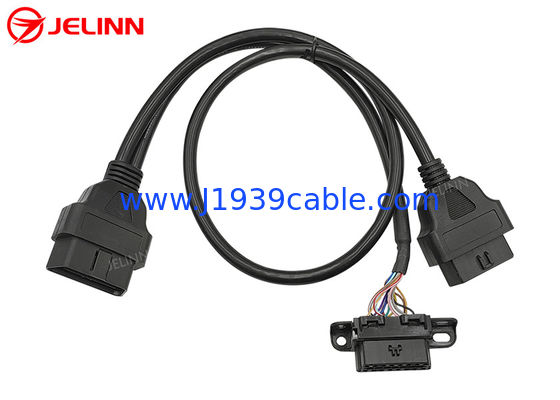

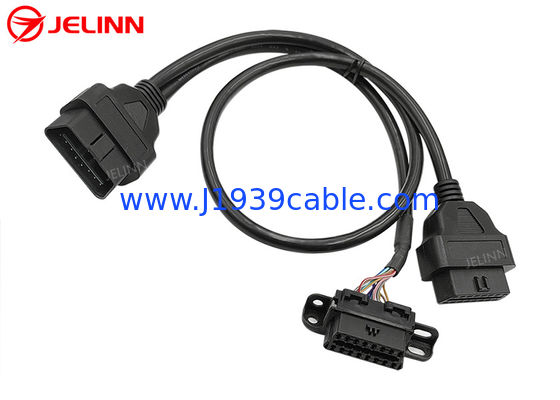

C'est un câble de Y avec 3 extrémités d'une prise OBD2 masculine, d'un connecteur femelle de BMW OBD2 de remplacement et d'un connecteur OBD2 femelle commun.



La pièce en plastique overmolded d'injection aux fins de 16-Pin OBD2 les connecteurs femelles et masculins d'OBDII fait le câble sortir directement.



Mâle d'OBD OBDII à la femelle de BMW OBD2 et au câble fendu femelle d'OBD2 Y 0




Tâche de Pin ou goupille

La tâche de goupille ou la goupille peut être comme ceci :



Prise OBD2 masculine Connecteur femelle de BMW OBD2 connecteur OBD2 femelle commun
1 1 /
2 2 2
3 3 /
4 4 4
5 5 /
6 6 6
7 7 7
8 8 /
9 9 /
10 10 10
11 11 /
12 12 /
13 13 /
14 14 14
15 15 15
16 16 16


Quant à cette goupille, les fils noirs en les deux câbles ronds est reliés à la broche 4 du mâle d'OBD2 OBDII et des connecteurs femelles. Il y a 8 bornes de câble, tellement là sont 8 fils de 26AWG dans le câble rond de la prise OBD2 masculine au connecteur OBD2 femelle commun. Chacune des 16 goupilles d'OBD2 la prise que masculine au connecteur femelle de BMW sont câblées, tellement là sont 16 fils de 26AWG dans le câble de la prise OBD2 masculine au connecteur femelle de BMW OBD2.

La tâche de goupille ou la goupille peut également être comme ceci :



Prise OBD2 masculine Connecteur femelle de BMW OBD2 connecteur OBD2 femelle commun
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Quant à cette goupille, chacune des 16 goupilles du mâle d'OBD2 OBD et connecteurs femelles sont câblés, ainsi il y a 16 fils de 26AWG en les deux câbles ronds.


Application

Ce câble de Y est employé pour relier la télématique, les dispositifs d'IoV, les dispositifs de gestion de flotte, les traqueurs d'OBD2 GPS, les outils de accord d'ECU ou les outils de accord de performances de voiture aux ports diagnostiques femelles de l'OBD2 des véhicules.



Ce câble d'OBD2 OBDII Y permet la relocalisation ou la connexion gauche de la télématique ou des dispositifs multiples d'IoV. Prenez à BMW original OBD2 le port diagnostique femelle outre de son emplacement original avec des outils s'il y a lieu et insérez alors la prise OBD2 masculine à l'extrémité de ce câble d'OBD2 Y dans le port diagnostique femelle original de BMW OBD2. Installez le connecteur femelle de BMW OBD2 de remplacement à une extrémité des extrémités de Y de nouveau à l'emplacement original du port OBD2 diagnostique femelle dans la voiture. Alors vous pouvez relier une télématique ou un dispositif d'IoV au connecteur OBD2 femelle commun à l'autre bout des extrémités de Y. Vous pouvez également relier une télématique ou un dispositif de accord différente au connecteur OBD2 femelle qui a été installé à l'emplacement original ou laisse cet OBD2 le connecteur femelle disponible pour l'usage diagnostique à l'avenir. Si vous laissez remplacement BMW OBD2 le connecteur femelle disponible et cachez alors la télématique ou dispositif d'IoV relié au connecteur OBD2 femelle commun, alors personne ne saurait que vous avez installé ces dispositifs sans ouvrir le panneau.
