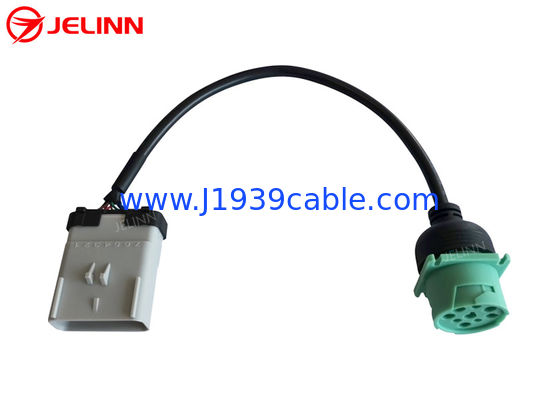

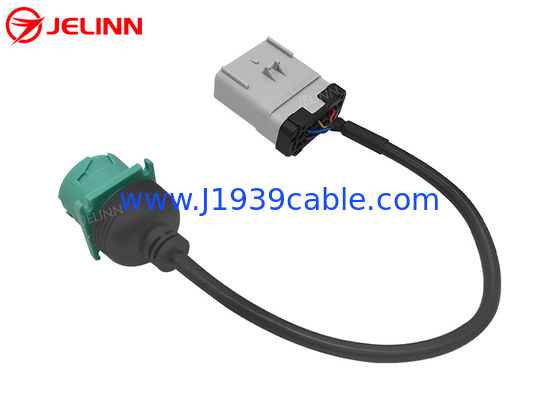

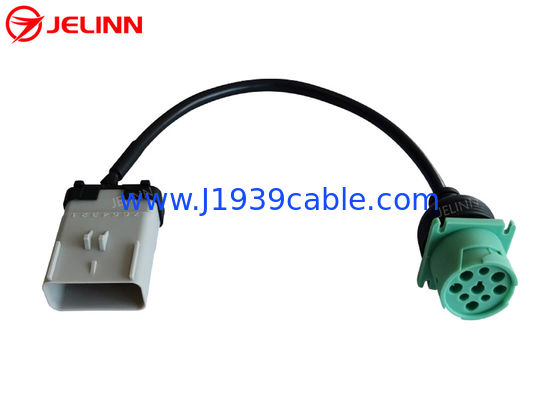

RP1226 câble femelle de camion de Pin J1939 de Pin Male To Green Type 2 SAE Deutsch 9 du gris 14

RP1226 câble femelle de camion de Pin J1939 de Pin Male To Green Type 2 SAE Deutsch 9 du gris 14

RP1226 Gray 14 Pin Male To Green Type 2 SAE Deutsch 9 Pin J1939 Female Truck Cable
RP1226 Gray 14 Pin Male To Green Type 2 SAE Deutsch 9 Pin J1939 Female Truck Cable RP1226 Gray 14 Pin Male To Green Type 2 SAE Deutsch 9 Pin J1939 Female Truck Cable

Image Grand :  RP1226 câble femelle de camion de Pin J1939 de Pin Male To Green Type 2 SAE Deutsch 9 du gris 14 meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: OEM
Certification: RoHS
Numéro de modèle: RP1226 à J1939
Conditions de paiement et expédition:
Quantité de commande min: 100 PCs
Prix: Please email us for prices
Détails d'emballage: Sacs et puis cartons de PE
Délai de livraison: 3-28 jours ouvrables
Conditions de paiement: T/T, transfert de fil, Western Union, Paypal, L/C
Capacité d'approvisionnement: 50 000 PCs par mois
Description de produit détaillée
Connecteur RP1226 masculin: équivalent d'Aptiv 54201416 Fil: 20AWG, cuivre pur
Récipient J1939 femelle: équivalent d'Allemand HD10-9-1939P-P080 Couleur de prise femelle de 9-Pin J1939: vert
Goupilles ou terminaux: cuivre avec le nickelage ou le placage à l'or Tension d'essai: DC300V 5M ohm/10ms
Surligner:

RP1226 à la goupille 9

,

Câble de RP1226 ELD

,

RP1226 à J1939

RP1226 câble femelle de camion de Pin J1939 de Pin Male To Green Type 2 SAE Deutsch 9 du gris 14


Spécifications

Connecteur RP1226 masculinéquivalent d'Aptiv 54201416
connecteur femelle de 9-Pin J1939équivalent d'Allemand HD10-9-1939P-P080
Type de prise femelle de 9-Pin J1939Type - 2
Couleur de prise femelle de 9-Pin J1939Vert
Fil20AWG, cuivre pur
Matériel du connecteur RP1226 masculinPA66 + fibre de verre
Matériel de prise femelle de 9-Pin J1939PA66 + fibre de verre
Pinout (diagramme de câblage)adapté aux besoins du client
Longueur de câble30cm (12 pouces) ou adapté aux besoins du client
Goupilles ou terminauxcuivre avec le nickelage ou le placage à l'or
Résistance de contactmaximum de 3 ohms.
Résistance d'isolationohm mn de 5M.
La température fonctionnante−25℃ | +85℃
Essai100% ouvert, short et essai de coup-fil
Tension de essaiDC300V 5M ohm/10ms
Garantie1 an




Pinout (diagramme de câblage)

D'une façon générale, le pinout (diagramme de câblage) peut être en tant que ci-dessous.
4 broches de chaque connecteur sont câblées. Il y a 4 fils de 20AWG dans le câble.


Mâle RP1226Signal9 femelle de Pin J1939
8La terre
1Puissance de batterieB
2J1939, haute de BALAYAGEC
9J1939, le bas de BALAYAGED


Parfois, le pinout (diagramme de câblage) peut également être en tant que ci-dessous.
6 broches de chaque connecteur sont câblées. Il y a 6 fils de 20AWG dans le câble.


Mâle RP1226Signal9 femelle de Pin J1939
8La terre
1BatterieB
2J1939, haute de BALAYAGEC
9J1939, le bas de BALAYAGED
6J1708, PEUT hauteF
13J1708, PEUT le basG



Le pinout (diagramme de câblage) peut également être adapté aux besoins du client selon les besoins des clients.


Application

Selon la standardisation recommandée de transmission de messages de la pratique en matière RP1226 de TMC (le Conseil de la technologie et de l'entretien d'ATA), certains 2019 et plus nouveaux camions lourds tels que Kenworth, Peterbilt, Volvo, le caoutchouc et Freightliner en Amérique du Nord sont équipés d'un connecteur accessoire dans la cabine du côté du conducteur derrière le tiret, près du panneau de fusible. Le propriétaire de camion peut examiner le carrossier Manual pour assurer plus d'information.

ELD (dispositifs de notation électroniques), dispositifs de télématique ou d'autres dispositifs de marché des accessoires qui exigent des données de J1939, de BOÎTE ou de J1708 devraient être reliés à ce connecteur RP1226 accessoire. Autrement, les connexions peuvent ne pas être warrantable.

Si vous avez un dispositif qui est avec 9 un port et vous de la goupille J1939 voudriez le relier à un camion équipé 14 du connecteur accessoire de la goupille RP1226, vous devez employer ce câble.
