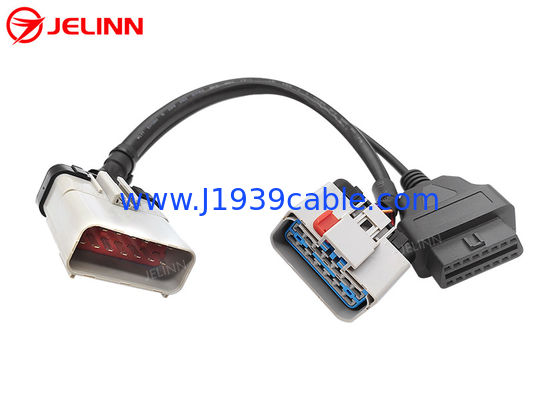

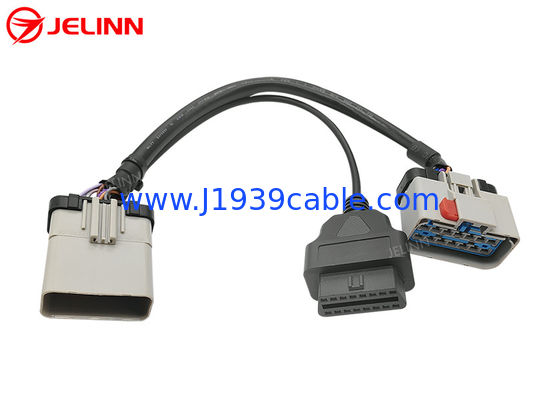

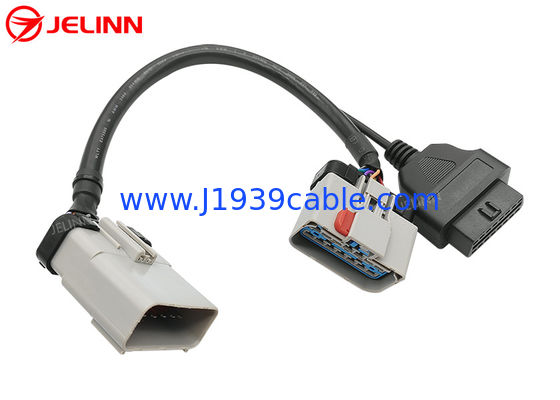

RP1226 câble femelle du diviseur Y de femelle de Pin Male To RP1226 du gris 14 et 16 de Pin OBD2 OBDII
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Connecteur RP1226 masculin: | équivalent d'Aptiv 54201416 | Connecteur RP1226 femelle: | équivalent d'Aptiv 54201412 |
|---|---|---|---|
| Terminaux de contact: | cuivre avec le nickelage ou le placage à l'or | Résistance de contact: | 3 ohms de maximum |
| Résistance d'isolation: | minute d'ohm de 5M | La température fonctionnante: | −30℃ | +100℃ |
| Surligner: | RP1226 à OBD2,RP1226 au câble OBD2,RP1226 au câble d'OBD2 Y |
||
RP1226 gris 14 Pin Male To OBDII femelles et 16 de RP1226 câble femelle du diviseur Y de la goupille OBD2
Spécifications
| Connecteur RP1226 masculin | équivalent d'Aptiv 54201416 |
| Connecteur RP1226 femelle | équivalent d'Aptiv 54201412 |
| Connecteur OBD2 femelle | Norme |
| Fil | 20AWG, cuivre pur |
| Matériel du connecteur RP1226 masculin | PA66 + fibre de verre |
| Matériel du connecteur OBD2 femelle | PA66 + fibre de verre |
| Pinout (diagramme de câblage) | adapté aux besoins du client |
| Longueur de câble | 33cm (13 pouces) ou adapté aux besoins du client |
| Goupilles ou terminaux | cuivre avec le nickelage ou le placage à l'or |
| Résistance de contact | maximum de 3 ohms. |
| Résistance d'isolation | ohm mn de 5M. |
| La température fonctionnante | −30℃ | +100℃ |
| Essai | 100% ouvert, short et essai de coup-fil |
| Garantie | 1 an |
Pinout (diagramme de câblage)
D'une façon générale, le pinout (diagramme de câblage) peut être en tant que ci-dessous.
Le bras de câble entre le connecteur RP1226 masculin et le connecteur RP1226 femelle sont entièrement câblés. Il y a 14 fils de 20AWG dans ce bras de câble.
4 broches du connecteur OBD2 femelle sont câblées. sont entièrement câblés. Il y a 4 fils de 20AWG dans le bras de câble entre le connecteur RP1226 masculin et le connecteur OBD2 femelle.
| Mâle RP1226 | Femelle RP1226 | Signal | Femelle OBD2 |
| 8 | 8 | La terre | 4 ou 5 |
| 1 | 1 | Puissance de batterie | 16 |
| 2 | 2 | J1939, haute de BALAYAGE | 6 |
| 9 | 9 | J1939, le bas de BALAYAGE | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
Parfois, le pinout (diagramme de câblage) peut également être en tant que ci-dessous.
Le bras de câble entre le connecteur RP1226 masculin et le connecteur RP1226 femelle sont entièrement câblés. Il y a 14 fils de 20AWG dans ce bras de câble.
6 broches du connecteur OBD2 femelle sont câblées. sont entièrement câblés. Il y a 6 fils de 20AWG dans le bras de câble entre le connecteur RP1226 masculin et le connecteur OBD2 femelle.
| Mâle RP1226 | Femelle RP1226 | Signal | Femelle OBD2 |
| 8 | 8 | La terre | 4 ou 5 |
| 1 | 1 | Batterie | 16 |
| 2 | 2 | J1939, haute de BALAYAGE | 6 |
| 9 | 9 | J1939, le bas de BALAYAGE | 14 |
| 6 | 6 | J1708, PEUT haute | 12 |
| 13 | 13 | J1708, PEUT le bas | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
Le pinout (diagramme de câblage) peut également être adapté aux besoins du client selon les besoins des clients.
Application
Selon la standardisation recommandée de transmission de messages de la pratique en matière RP1226 de TMC (le Conseil de la technologie et de l'entretien d'ATA), certains 2019 et plus nouveaux camions lourds tels que Kenworth, Peterbilt, Volvo, le caoutchouc et Freightliner en Amérique du Nord sont équipés d'un connecteur accessoire dans la cabine du côté du conducteur derrière le tiret, près du panneau de fusible. Le propriétaire de camion peut examiner le carrossier Manual pour assurer plus d'information.
ELD (dispositifs de notation électroniques), dispositifs de télématique ou d'autres dispositifs de marché des accessoires qui exigent des données de J1939, de BOÎTE ou de J1708 devraient être reliés à ce connecteur RP1226 accessoire. Autrement, les connexions peuvent ne pas être warrantable.
Si vous avez un dispositif avec un port de la goupille OBD2 16 et vous voudriez le relier à un camion équipé 14 du connecteur accessoire de la goupille RP1226, ce câble est nécessaire.
Il y a seulement un connecteur RP1226 accessoire dans le camion. Si vous voudriez maintenir le connecteur RP1226 accessoire disponible après que le dispositif OBD2 soit relié, ce câble du diviseur Y est un bon choix.
