Aperçu ProduitsCâble d'OBD2 Y

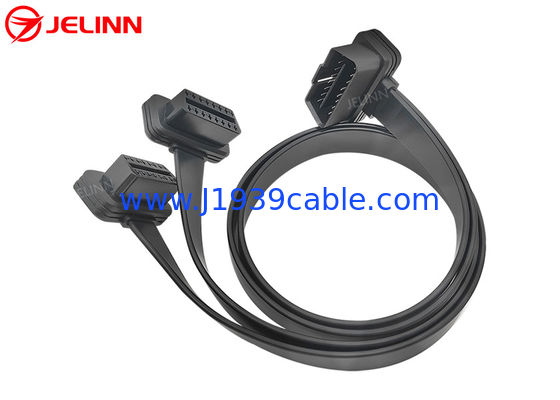

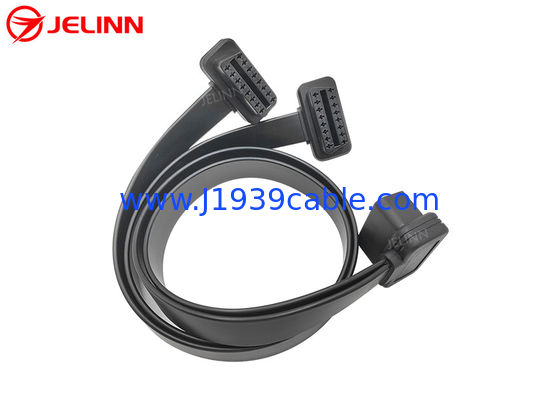

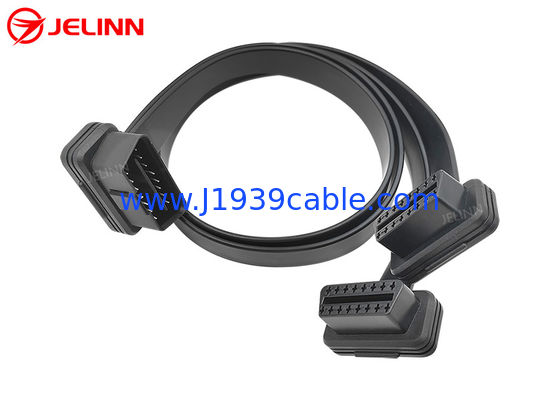

Mâle à angle droit de Pin J1962 d'OBD2 OBDII 16 à conjuguer câble plat femelle de Y

Mâle à angle droit de Pin J1962 d'OBD2 OBDII 16 à conjuguer câble plat femelle de Y

OBD2 OBDII 16 Pin J1962 Right Angle Male to Dual Female Flat Y Cable
OBD2 OBDII 16 Pin J1962 Right Angle Male to Dual Female Flat Y Cable
video play

Image Grand :  Mâle à angle droit de Pin J1962 d'OBD2 OBDII 16 à conjuguer câble plat femelle de Y meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: OEM
Certification: RoHS
Numéro de modèle: OBD2 OBDII
Conditions de paiement et expédition:
Quantité de commande min: 100 pcs
Prix: Please email us for prices
Détails d'emballage: Sacs et puis cartons de PE
Délai de livraison: 3-30 jours ouvrables
Conditions de paiement: T/T, Payoneer, Western Union, Paypal, L/C
Capacité d'approvisionnement: PC 50 000 par mois
Description de produit détaillée
Pins de prise mâle OBD2: d'une épaisseur n'excédant pas 50 mm Les bornes du connecteur OBD2 féminin: d'une épaisseur n'excédant pas 50 mm
Tests: 100% ouvert, short et essai de coup-fil Télécommunications: 26AWG, cuivre pur
Mettre en évidence:

Diviseur OBD2

,

Câble de J1962 Y

,

OBD2 câble du fllat y

OBD2 OBDII 16 épingle J1962 câble Y plat à angle droit mâle à double femelle


Spécification



Étui OBD2 mâle norme
Pins de prise mâle OBD2 d'une épaisseur n'excédant pas 50 mm
Surmoulage de la prise mâle OBD2 conception mince, angle droit de 90 degrés
Connecteurs OBD2 féminins norme
Les bornes des connecteurs OBD2 féminins d'une épaisseur n'excédant pas 50 mm
Surmoulage du connecteur féminin OBD2 conception mince, angle droit de 90 degrés
Matériau de la pièce surmoldée Pvc
Forme du câble plat, mince
Télécommunications 26AWG, cuivre pur
Matériau des connecteurs OBD2 mâle et femelle Le PA66
Affichage ou suppression personnalisé
Longueur du câble personnalisé
Résistance au contact 3 ohms au maximum.
Résistance à l'isolation 5M ohm par minute.
Température de fonctionnement -25°C à +85°C
Tests Test à 100% ouvert, court et sans fil
Voltage d'essai DC300V 5M ohm/10ms
Garantie 1 année


C'est un câble Y avec 3 extrémités d'une prise OBD2 mâle et deux connecteurs OBD2 femelles.



Nous pouvons fabriquer différents moules pour les extrémités des connecteurs OBD2 OBDII femelle et mâle. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirementsNous pouvons et nous avons la capacité de faire un nouveau moule pour vous avec des frais raisonnables.



Mâle à angle droit de Pin J1962 d'OBD2 OBDII 16 à conjuguer câble plat femelle de Y 0




Affichage ou suppression

L'affectation de broche ou la broche de sortie peut être comme ceci:



Étui OBD2 mâle Connecteur OBD2 féminin 1 Connecteur OBD2 féminin 2
2 2 2
4 + 5 4 + 5 4 + 5
6 6 6
7 7 7
10 10 10
14 14 14
15 15 15
16 16 16


En ce qui concerne cette sortie, les connecteurs OBD2 OBDII mâle et femelle sont reliés par un fil court.Il y a 9 broches câblées, mais il y a 8 fils de 26AWG dans les deux câbles principaux.

L'affectation de broche ou la broche de sortie peut aussi être comme ceci:



Étui OBD2 mâle Connecteur OBD2 féminin 1 Connecteur OBD2 féminin 2
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


En ce qui concerne cette broche, les 16 broches des connecteurs OBD2 OBD mâle et femelle sont câblées, donc il y a 16 fils de 26AWG dans les deux câbles principaux.

L'affectation de broches ou de broches peut également être personnalisée en fonction de vos besoins.Nous vous suggérons de connecter les broches nécessaires dont vous avez besoin et le prix peut être inférieur parce que la matière première et le coût de la main-d'œuvre est inférieur.


Application du projet

Ce câble Y est utilisé pour connecterles outils de télématique, les dispositifs IoV, les dispositifs de gestion de flotte, les traceurs GPS OBD2, les outils de programmation OBD2 CAN, les outils de réglage de l'ECU ou les outils de réglage des performances des véhicules aux ports de diagnostic OBD2 féminins à 16 broches des véhicules.



Il n'y a qu'un seul port de diagnostic OBD2 féminin dans chaque véhicule. Si vous souhaitez connecter deux appareils télématiques ou IoV avec des ports OBD2 mâles dans un véhicule,ce câble OBD2 OBDII mâle à double splitter Y femelle peut aider à le faire. Ce câble Y divise le port de diagnostic OBD2 féminin d'origine. Insérez la prise OBD2 mâle de ce câble Y diviseur dans le port de diagnostic OBD2 féminin du véhicule.Vérifiez si les dispositifs télématiques ou d'observation peuvent être compatibles avec la tension du véhicule (12V ou 24V)C'est très important!



Dans certaines voitures, les ports de diagnostic OBD2 OBDII féminins sont couverts par des couvercles.Si vous souhaitez connecter et installer des dispositifs de télématique OBD2 ou IoV aux ports de diagnostic OBD2 OBDII féminin dans ces voituresLa partie d'injection en plastique surmoldée à l'extrémité des connecteurs OBD2 OBDII femelle et mâle à 16 broches fait sortir le câble à un angle droit de 90 degrés.Le surmoulage est de conception mince et le câble est plat et minceCes caractéristiques permettent de connecter et d'installer facilement ces types d'appareils télématiques OBD2 ou IoV aux ports de diagnostic OBD2 OBDII féminins de ces voitures.nous pouvons également créer un surmold qui rend l'épaisseur totale de la prise OBD2 mâle (nous avons une prise OBD2 mâle très mince, la prise OBD2 masculine la plus mince et la plus standard au monde) après un surmoulage de seulement 19 mm.Cette prise OBD2 mâle de 19 mm après surmoulage peut être insérée dans les ports de diagnostic OBD2 OBDII femelles couverts par des couvercles dans la plupart des voitures, y compris Volkswagen Caddy.

Ce câble peut également être utilisé pour connecter des dispositifs de diagnostic OBD2 ou des scanners oulecteurs de code d'erreur(avec le logiciel approprié).


Envoi d'une demande

Si vous n'avez pas trouvé ou n'avez pas le temps de chercher les câbles, adaptateurs ou connecteurs OBD2 OBDII, 9-Pin J1939 ou 6-Pin J1708 sur notre site Web, n'hésitez pas à nous faire savoir ce qu'est OBD2 OBDII,câbles J1939 à 9 broches ou J1708 à 6 broches, adaptateurs ou connecteurs dont vous avez besoin parenvoi d'une demandeNous pouvons également personnaliser pour vous n'importe quel câble OBD2 OBDII, 9-Pin J1939 ou 6-Pin J1708, adaptateur ou connecteur.
