Aperçu ProduitsCâble d'OBD2 Y

Mâle d'OBD2 OBDII à la femelle de BMW OBD2 et OBD2 au câble femelle du diviseur Y

Mâle d'OBD2 OBDII à la femelle de BMW OBD2 et OBD2 au câble femelle du diviseur Y

OBD2 OBDII Male to BMW OBD2 Female and OBD2 Female Splitter Y Cable

Image Grand :  Mâle d'OBD2 OBDII à la femelle de BMW OBD2 et OBD2 au câble femelle du diviseur Y meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: OEM
Certification: RoHS
Numéro de modèle: OBD2 OBDII
Conditions de paiement et expédition:
Quantité de commande min: 100 pcs
Prix: Please email us for prices
Détails d'emballage: Sacs et puis cartons de PE
Délai de livraison: 3-30 jours ouvrables
Conditions de paiement: T/T, Payoneer, Western Union, Paypal, L/C
Capacité d'approvisionnement: PC 50 000 par mois
Description de produit détaillée
Pins de prise mâle OBD2: d'une épaisseur n'excédant pas 50 mm Les bornes du connecteur OBD2 féminin: d'une épaisseur n'excédant pas 50 mm
Connecteur féminin BMW OBD2: équivalent de l'original Connecteur OBD2 féminin commun: standard, avec terminaux KET
Surmoulage de la prise mâle OBD2: À droite. Surmoulage du connecteur féminin OBD2: À droite.
Mettre en évidence:

Câble de BMW J1962 Y

,

Câble du diviseur J1962

,

Câble de BMW OBD2 Y

OBD2 OBDII câble Y séparateur mâle à BMW OBD2 femelle et OBD2 femelle


Spécification



Étui OBD2 mâle norme
Pins de prise mâle OBD2 d'une épaisseur n'excédant pas 50 mm
Surmoulage de la prise mâle OBD2 tout droit
Connecteur féminin BMW OBD2 équivalent de l'original
Connecteur OBD2 féminin commun norme
Les bornes des connecteurs OBD2 féminins Marque KET, en cuivre, nickelée ou dorée
Surmoulage du connecteur féminin OBD2 tout droit
Matériau de la pièce surmoldée Pvc
Forme du câble ronde
Télécommunications 26AWG, cuivre pur
Matériau des connecteurs OBD2 mâle et femelle Le PA66
Affichage ou suppression personnalisé
Longueur du câble personnalisé
Résistance au contact 3 ohms au maximum.
Résistance à l'isolation 5M ohm par minute.
Température de fonctionnement -25°C à +85°C
Tests Test à 100% ouvert, court et sans fil
Voltage d'essai DC300V 5M ohm/10ms
Garantie 1 année

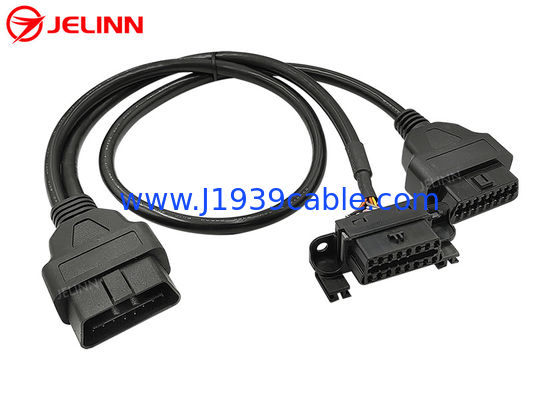

Ceci est un câble Y avec 3 extrémités d'une prise OBD2 mâle, un connecteur féminin de remplacement BMW OBD2 et un connecteur féminin OBD2 commun.

Le connecteur OBD2 OBDII J1962 féminin commun est équipé de bornes KET de qualité et résistantes,qui convient mieux à un environnement d'essai ou de diagnostic où les dispositifs sont souvent branchés et débranchés.

Mâle d'OBD2 OBDII à la femelle de BMW OBD2 et OBD2 au câble femelle du diviseur Y 0

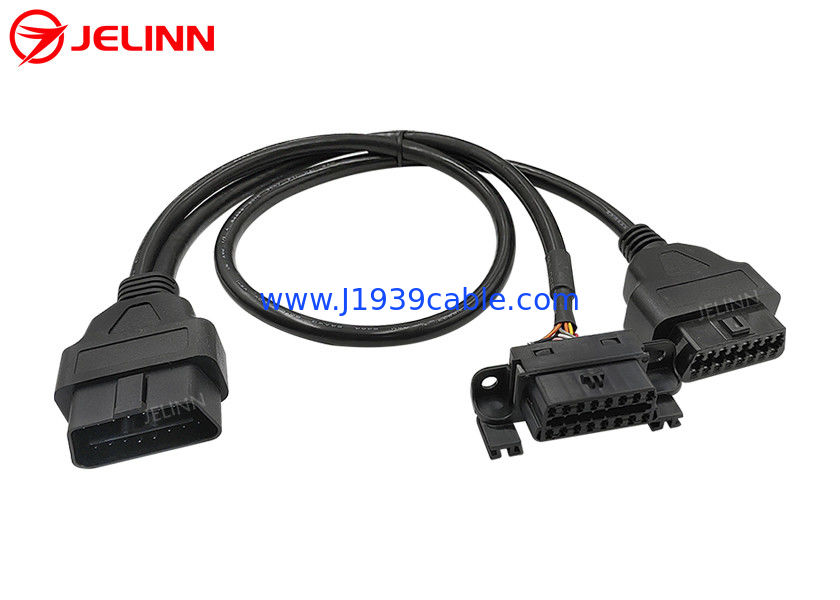

Il y a un espace sur le baffle au milieu de la prise OBD2 OBDII mâle. Ce type de prise OBD2 mâle peut être connecté aux ports OBD2 femelles des véhicules 24V/12V.



Mâle d'OBD2 OBDII à la femelle de BMW OBD2 et OBD2 au câble femelle du diviseur Y 1

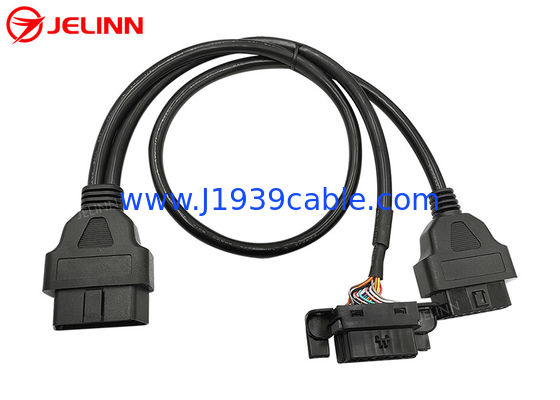

La partie d'injection en plastique surmouillée aux extrémités des connecteurs OBD2 OBDII femelle et mâle à 16 broches permet au câble de sortir droit.



Mâle d'OBD2 OBDII à la femelle de BMW OBD2 et OBD2 au câble femelle du diviseur Y 2




Affichage ou suppression

L'affectation de broche ou la broche de sortie peut être comme ceci:



Étui OBD2 mâle Connecteur féminin BMW OBD2 connecteur OBD2 féminin commun
1 1 /
2 2 2
3 3 /
4 + 5 4 + 5 4 + 5
6 6 6
7 7 7
8 8 /
9 9 /
10 10 10
11 11 /
12 12 /
13 13 /
14 14 14
15 15 15
16 16 16


En ce qui concerne cette sortie, les broches 4 et 5 des connecteurs OBD2 OBDII mâle et femelle sont reliées entre elles par un fil court.Il y a 9 broches câblées, mais il y a 8 fils de 26AWG dans le câble de la prise masculine OBD2 à la connexion féminine OBD2 commune.Il y a donc 16 fils de 26AWG dans le câble de la prise OBD2 mâle à BMW OBD2 connecteur femelle.

L'affectation de broche ou la broche de sortie peut aussi être comme ceci:



Étui OBD2 mâle Connecteur féminin BMW OBD2 connecteur OBD2 féminin commun
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


En ce qui concerne cette broche, les 16 broches des connecteurs OBD2 OBD mâle et femelle sont câblées, donc il y a 16 fils de 26AWG dans les deux câbles ronds.


Application du projet

Ce câble Y est utilisé pour connecterles dispositifs de télématique, d'Iov, de gestion de flotte, de suivi GPS OBD2, d'outils de réglage de l'ECU ou de réglage des performances des véhicules aux ports de diagnostic OBD2 féminins des véhicules.



Ce câble OBD2 OBDII Y permet le déplacement ou la connexion de plusieurs dispositifs télématiques ou IoV. Take the original BMW OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original BMW OBD2 female diagnostic port. Installez le connecteur féminin de remplacement BMW OBD2 à une extrémité de l'extrémité Y vers l'emplacement d'origine du port de diagnostic féminin OBD2 dans la voiture.Ensuite, vous pouvez connecter un dispositif télématique ou IoV au connecteur OBD2 féminin commun à l'autre extrémité des extrémités Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureSi vous laissez le connecteur féminin de remplacement BMW OBD2 disponible et cachez ensuite le dispositif télématique ou IoV connecté au connecteur féminin OBD2 commun,alors personne ne saura que vous avez installé ces appareils sans ouvrir le panneau.


Envoi d'une demande

Si vous n'avez pas trouvé ou n'avez pas le temps de chercher les câbles OBD2 OBDII, J1939 ou J1708, les adaptateurs ou les connecteurs sur notre site Web, n'hésitez pas à nous dire quels sont les câbles OBD2 OBDII, J1939 ou J1708,adaptateurs ou connecteurs dont vous avez besoin parenvoi d'une demandeNous pouvons également personnaliser pour vous n'importe quel câble OBD2 OBDII, J1939 ou J1708, adaptateur ou connecteur.
