Aperçu ProduitsCâble d'OBD2 Y

Mâle d'OBD OBDII à la femelle de Chevrolet OBD2 et OBD2 au câble femelle du diviseur Y

Mâle d'OBD OBDII à la femelle de Chevrolet OBD2 et OBD2 au câble femelle du diviseur Y

OBD OBDII Male to Chevrolet OBD2 Female and OBD2 Female Splitter Y Cable
OBD OBDII Male to Chevrolet OBD2 Female and OBD2 Female Splitter Y Cable
video play

Image Grand :  Mâle d'OBD OBDII à la femelle de Chevrolet OBD2 et OBD2 au câble femelle du diviseur Y meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: OEM
Certification: RoHS
Numéro de modèle: OBD2 OBDII
Conditions de paiement et expédition:
Quantité de commande min: 100 pcs
Prix: Please email us for prices
Détails d'emballage: Sacs et puis cartons de PE
Délai de livraison: 3-30 jours ouvrables
Conditions de paiement: T/T, Payoneer, Western Union, Paypal, L/C
Capacité d'approvisionnement: PC 50 000 par mois
Description de produit détaillée
Pins de prise mâle OBD2: d'une épaisseur n'excédant pas 50 mm Les bornes du connecteur OBD2 féminin: d'une épaisseur n'excédant pas 50 mm
Connecteur OBD2 féminin Chevrolet: équivalent de l'original Connecteur OBD2 féminin commun: standard, avec terminaux KET
Tests: 100% ouvert, short et essai de coup-fil Matériau de la pièce surmoldée: Pvc
Mettre en évidence:

Câble d'OBD Y

,

Câble de Chevrolet OBD2 Y

,

Câble de Chevrolet J1962 Y

OBD OBDII Homme à Chevrolet OBD2 féminin et OBD2 féminin câble de séparation Y


Spécification



Étui OBD2 mâle standard, 12V/24V
Pins de prise mâle OBD2 d'une épaisseur n'excédant pas 50 mm
Surmoulage de la prise mâle OBD2 tout droit
Connecteur OBD2 féminin Chevrolet équivalent de l'original
Connecteur OBD2 féminin commun standard, avec terminaux KET
Les bornes des connecteurs OBD2 féminins d'une épaisseur n'excédant pas 50 mm
Surmoulage du connecteur féminin OBD2 tout droit
Matériau de la pièce surmoldée Pvc
Forme du câble ronde
Télécommunications 26AWG, cuivre pur
Matériau des connecteurs OBD2 mâle et femelle Le PA66
Affichage ou suppression personnalisé
Longueur du câble personnalisé
Résistance au contact 3 ohms au maximum.
Résistance à l'isolation 5M ohm par minute.
Température de fonctionnement -25°C à +85°C
Tests Test à 100% ouvert, court et sans fil
Voltage d'essai DC300V 5M ohm/10ms
Garantie 1 année

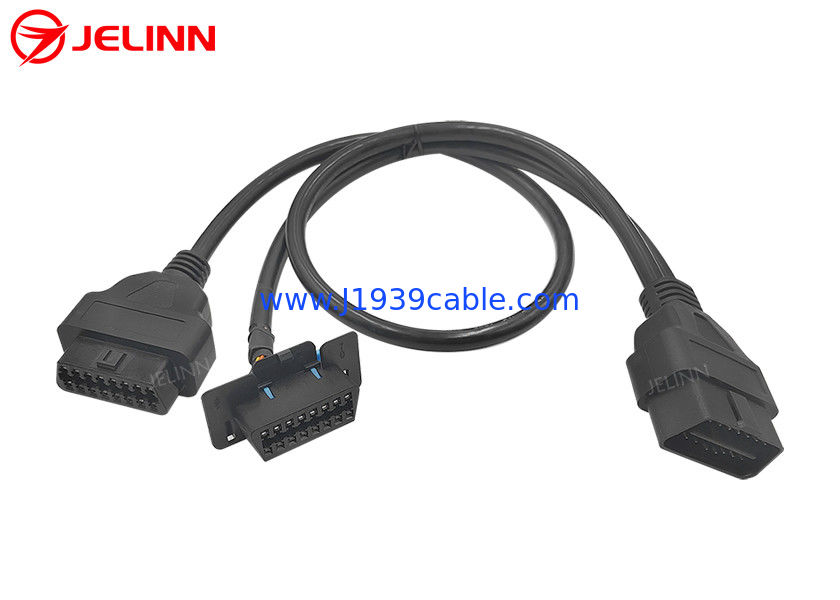

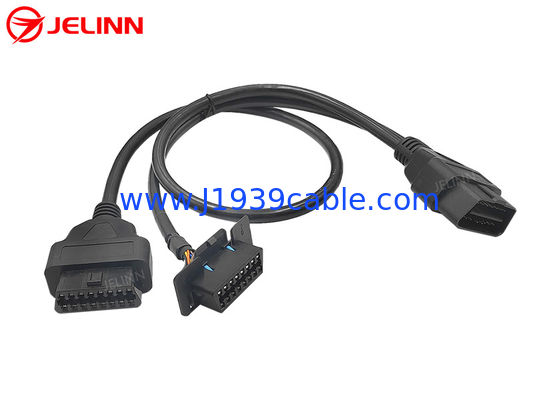

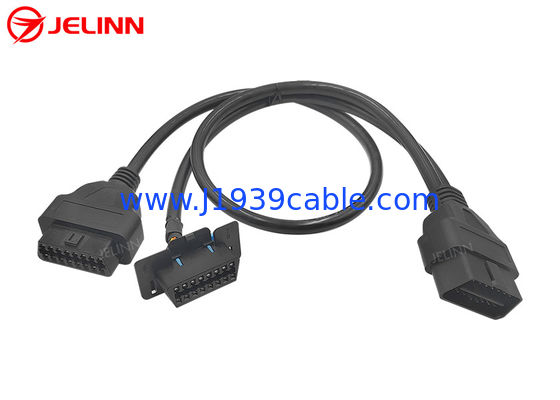

Ceci est un câble Y avec 3 extrémités d'une prise OBD2 mâle, un connecteur féminin de remplacement Chevrolet OBD2 et un connecteur féminin OBD2 commun.

Le connecteur OBD2 OBDII J1962 féminin commun est équipé de bornes KET de qualité et résistantes,qui convient mieux à un environnement d'essai ou de diagnostic où les dispositifs sont souvent branchés et débranchés.

Mâle d'OBD OBDII à la femelle de Chevrolet OBD2 et OBD2 au câble femelle du diviseur Y 0

La partie d'injection en plastique surmouillée aux extrémités des connecteurs OBD2 OBDII femelle et mâle à 16 broches permet au câble de sortir droit.



Mâle d'OBD OBDII à la femelle de Chevrolet OBD2 et OBD2 au câble femelle du diviseur Y 1




Affichage ou suppression

L'affectation de broche ou la broche de sortie peut être comme ceci:



Étui OBD2 mâle Connecteur OBD2 féminin Chevrolet connecteur OBD2 féminin commun
1 1 /
2 2 2
3 3 /
4 4 4
5 5 /
6 6 6
7 7 7
8 8 /
9 9 /
10 10 10
11 11 /
12 12 /
13 13 /
14 14 14
15 15 15
16 16 16


En ce qui concerne cette broche, les fils noirs des deux câbles ronds sont connectés à la broche 4 des connecteurs OBD2 OBDII mâle et femelle.Il y a donc 8 fils de 26AWG dans le câble rond de la prise OBD2 mâle au connecteur OBD2 féminin communLes 16 broches de la prise OBD2 masculine au connecteur féminin Chevrolet sont câblées, donc il y a 16 fils de 26AWG dans le câble de la prise OBD2 masculine au connecteur féminin Chevrolet OBD2.

L'affectation de broche ou la broche de sortie peut aussi être comme ceci:



Étui OBD2 mâle Connecteur OBD2 féminin Chevrolet connecteur OBD2 féminin commun
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


En ce qui concerne cette broche, les 16 broches des connecteurs OBD2 OBD mâle et femelle sont câblées, donc il y a 16 fils de 26AWG dans les deux câbles ronds.

L'affectation de broche ou la broche peut également être personnalisée selon vos besoins.



Application du projet

Ce câble Y est utilisé pour connecterles dispositifs de télématique, les dispositifs IoV (Internet of Vehicles), les dispositifs de gestion de flotte, les traceurs GPS OBD2, les outils de réglage de l'ECU ou les outils de réglage des performances des véhicules aux ports de diagnostic OBD2 féminins des véhicules.



Ce câble OBD2 OBDII Y permet le déplacement ou la connexion de plusieurs dispositifs télématiques ou IoV. Take the original Chevrolet OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Chevrolet OBD2 female diagnostic port. Installez le connecteur féminin de remplacement Chevrolet OBD2 à une extrémité de l'extrémité Y vers l'emplacement d'origine du port de diagnostic féminin OBD2 dans la voiture.Ensuite, vous pouvez connecter un dispositif télématique ou IoV au connecteur OBD2 féminin commun à l'autre extrémité des extrémités Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureSi vous laissez le connecteur féminin de remplacement Chevrolet OBD2 disponible et cachez ensuite le dispositif télématique ou IoV connecté au connecteur féminin OBD2 commun,alors personne ne saura que vous avez installé ces appareils sans ouvrir le panneau.


Envoi d'une demande

Si vous n'avez pas trouvé ou n'avez pas le temps de chercher les câbles, adaptateurs ou connecteurs OBD2 OBDII, 9-Pin J1939 ou 6-Pin J1708 sur notre site Web, n'hésitez pas à nous faire savoir ce qu'est OBD2 OBDII,câbles J1939 à 9 broches ou J1708 à 6 broches, adaptateurs ou connecteurs dont vous avez besoin parenvoi d'une demandeNous pouvons également personnaliser pour vous n'importe quel câble OBD2 OBDII, 9-Pin J1939 ou 6-Pin J1708, adaptateur ou connecteur.
