Mâle d'OBD2 OBDII à la femelle de Honda OBD2 et OBD2 au câble femelle du diviseur Y

Mâle d'OBD2 OBDII à la femelle de Honda OBD2 et OBD2 au câble femelle du diviseur Y


Spécifications

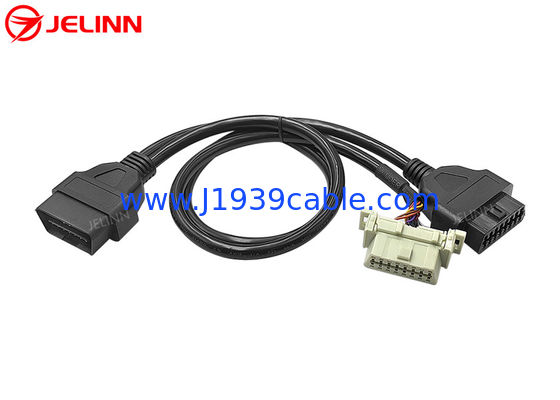

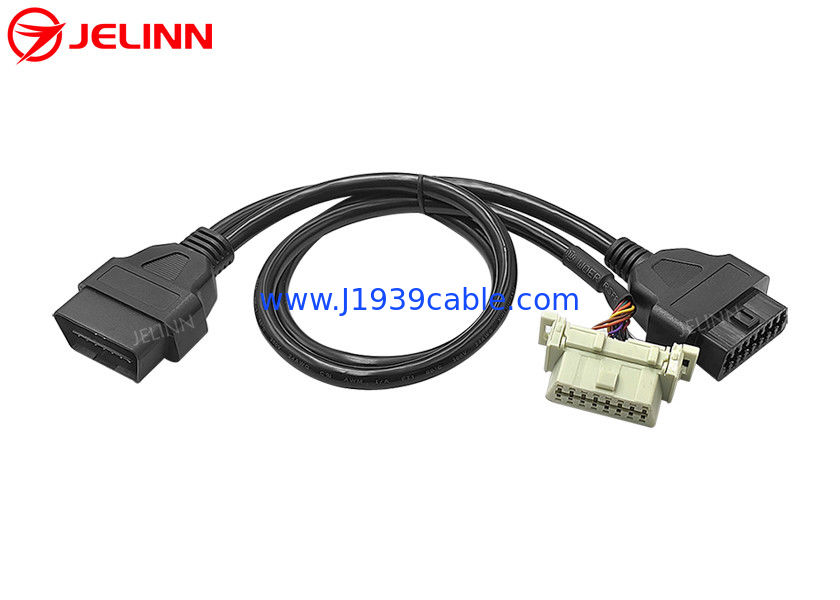

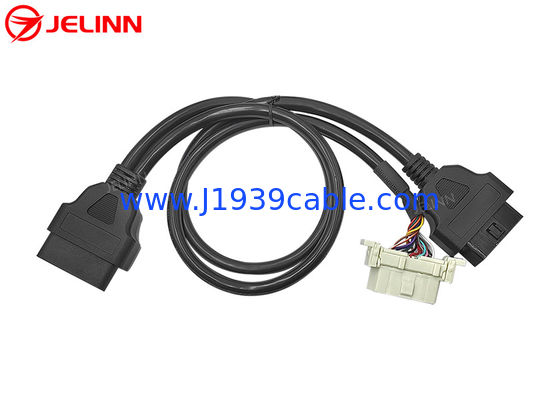

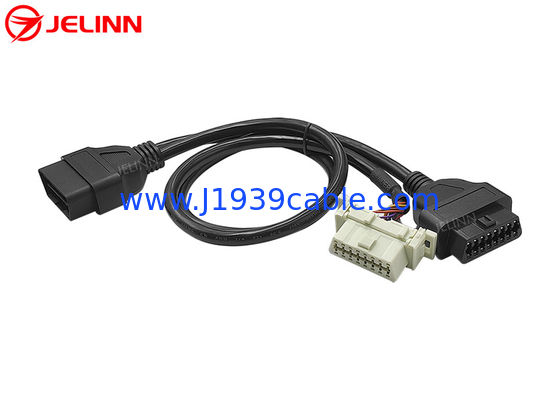

C'est un câble de Y avec 3 extrémités d'une prise OBD2 masculine, d'un connecteur femelle de Honda OBD2 de remplacement et d'un connecteur OBD2 femelle commun.

La pièce en plastique overmolded d'injection aux fins de 16-Pin OBD2 les connecteurs femelles et masculins d'OBDII fait le câble sortir directement.

Nous pouvons faire différents overmolds pour finit d'OBD2 les connecteurs femelles et masculins d'OBDII. Si vous n'aimez pas les overmolds aux fins d'OBD2 OBDII femelles et les connecteurs masculins suivant les indications des images ou vous voudriez avoir votre propre overmold avec le logo de votre société ou vous avez des conditions d'application spéciales, nous pouvons et nous avons la capacité de faire un nouvel overmold pour vous avec la charge raisonnable. D'ailleurs, nous pouvons même la faire pour libre tant que la quantité d'ordre est 5000 PCs ou plus.

Il y a un espace sur la cloison au milieu de la prise masculine d'OBD2 OBDII. Ce genre de prise OBD2 masculine peut être relié aux ports OBD2 femelles des véhicules 24V/12V.


Le connecteur femelle commun d'OBD2 OBDII J1962 est avec les terminaux supportables de la qualité KET, qui est plus approprié à un essai ou à un environnement diagnostique où les dispositifs sont branchés et débranchés fréquemment.




Tâche de Pin ou goupille

La tâche de goupille ou la goupille peut être comme ceci :


Quant à cette goupille, les fils noirs en les deux câbles ronds est reliés à la broche 4 du mâle d'OBD2 OBDII et des connecteurs femelles. Il y a 8 bornes de câble, tellement là sont 8 fils de 26AWG dans le câble rond de la prise OBD2 masculine au connecteur OBD2 femelle commun. Chacune des 16 goupilles d'OBD2 la prise que masculine au connecteur femelle de Honda sont câblées, tellement là sont 16 fils de 26AWG dans le câble de la prise OBD2 masculine au connecteur femelle de Honda OBD2.

La tâche de goupille ou la goupille peut également être comme ceci :

Quant à cette goupille, chacune des 16 goupilles du mâle d'OBD2 OBD et connecteurs femelles sont câblés, ainsi il y a 16 fils de 26AWG en les deux câbles ronds.

La tâche de goupille ou la goupille peut également être adaptée aux besoins du client selon vos besoins. S'il n'y a aucun besoin de plus de goupilles d'être relié, nous proposons que nous reliions juste les goupilles nécessaires que vous avez besoin et le prix peut être inférieur parce que la matière première et le coût de la main-d'oeuvre est inférieur.


Application

Ce câble de Y est employé pour relier la télématique, dispositifs de M2M, dispositifs d'IoV (Internet des véhicules), dispositifs de gestion de flotte, traqueurs d'OBD2 GPS, outils de programmation de la BOÎTE OBD2, outils de accord d'ECU ou outils de accord de performances de voiture aux ports diagnostiques femelles du 16-Pin OBD2 des véhicules.

Ce câble d'OBD2 OBDII Y permet la relocalisation ou la connexion gauche de la télématique ou des dispositifs multiples d'IoV. Prenez à Honda original OBD2 le port diagnostique femelle outre de son emplacement original avec des outils s'il y a lieu et insérez alors la prise OBD2 masculine à l'extrémité de ce câble d'OBD2 Y dans le port diagnostique femelle original de Honda OBD2. Installez le connecteur femelle de Honda OBD2 de remplacement à une extrémité des extrémités de Y de nouveau à l'emplacement original du port OBD2 diagnostique femelle dans la voiture. Alors vous pouvez relier une télématique ou un dispositif d'IoV au connecteur OBD2 femelle commun à l'autre bout des extrémités de Y. Vous pouvez également relier une télématique ou un dispositif de accord différente au connecteur OBD2 femelle qui a été installé à l'emplacement original ou laisse cet OBD2 le connecteur femelle disponible pour l'usage diagnostique à l'avenir. Si vous laissez remplacement Honda OBD2 le connecteur femelle disponible et cachez alors la télématique ou dispositif d'IoV relié au connecteur OBD2 femelle commun, alors personne ne saurait que vous avez installé ces dispositifs sans ouvrir le panneau.

Ce câble peut également être employé pour relier les dispositifs OBD2 diagnostiques ou les scanners ou les lecteurs de code de défaut (avec le logiciel approprié).
