Détails sur le produit:
Conditions de paiement et expédition:
|
| Pins de prise mâle OBD2: | d'une épaisseur n'excédant pas 50 mm | Les bornes du connecteur OBD2 féminin: | d'une épaisseur n'excédant pas 50 mm |
|---|---|---|---|
| Connecteur féminin Renault OBD2: | équivalent de l'original | Connecteur OBD2 féminin commun: | standard, avec terminaux KET |
| Tests: | 100% ouvert, short et essai de coup-fil | Tension de essai: | DC300V 5M ohm/10ms |
| Mettre en évidence: | Câble du diviseur OBD2,Câble d'OBD Y,Câble de Renault J1962 Y |
||
OBD2 OBDII câble Y séparateur mâle à Renault OBD2 femelle et OBD2 femelle
Spécification
| Étui OBD2 mâle | standard, 12V/24V |
| Pins de prise mâle OBD2 | d'une épaisseur n'excédant pas 50 mm |
| Surmoulage de la prise mâle OBD2 | tout droit |
| Connecteur féminin Renault OBD2 | équivalent de l'original |
| Connecteur OBD2 féminin commun | standard, avec terminaux KET |
| Les bornes des connecteurs OBD2 féminins | d'une épaisseur n'excédant pas 50 mm |
| Surmoulage du connecteur féminin OBD2 | tout droit |
| Matériau de la pièce surmoldée | Pvc |
| Forme du câble | ronde |
| Télécommunications | 26AWG, cuivre pur |
| Matériau des connecteurs OBD2 mâle et femelle | Le PA66 |
| Affichage ou suppression | personnalisé |
| Longueur du câble | personnalisé |
| Résistance au contact | 3 ohms au maximum. |
| Résistance à l'isolation | 5M ohm par minute. |
| Température de fonctionnement | -25°C à +85°C |
| Tests | Test à 100% ouvert, court et sans fil |
| Voltage d'essai | DC300V 5M ohm/10ms |
| Garantie | 1 année |

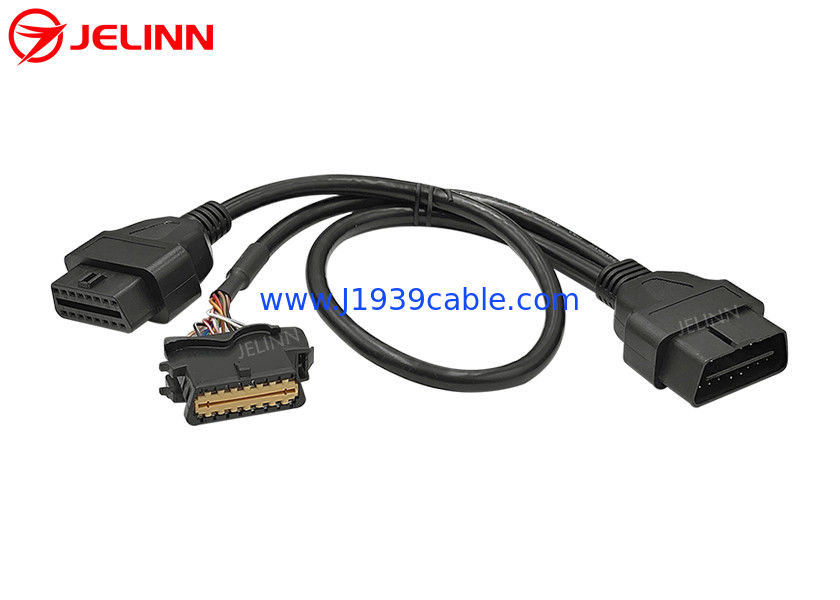

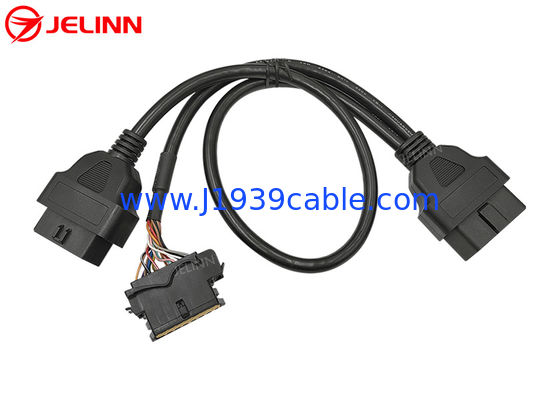

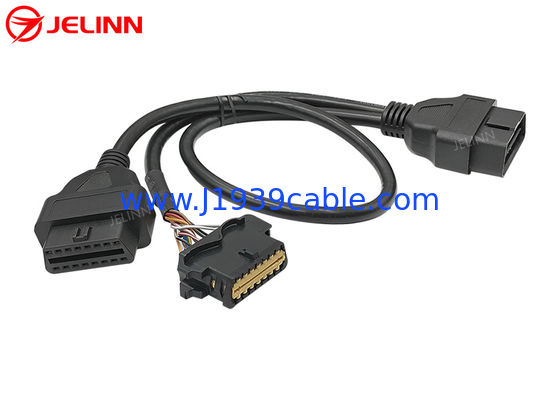

C'est un câble Y avec 3 extrémités d'une prise OBD2 mâle, un connecteur féminin de remplacement Renault OBD2 et un connecteur féminin OBD2 commun.
Le connecteur OBD2 OBDII J1962 féminin commun est équipé de bornes KET de qualité et résistantes,qui convient mieux à un environnement d'essai ou de diagnostic où les dispositifs sont souvent branchés et débranchés.
Affichage ou suppression
L'affectation de broche ou la broche de sortie peut être comme ceci:
| Étui OBD2 mâle | Connecteur féminin Renault OBD2 | connecteur OBD2 féminin commun |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Il y a 8 broches câblées, donc il y a 8 fils de 26AWG dans le câble rond de la prise OBD2 mâle au connecteur OBD2 femelle commun.Il y a donc 16 fils de 26AWG dans le câble de la prise OBD2 mâle à la connexion Renault OBD2 femelle.
L'affectation de broche ou la broche de sortie peut aussi être comme ceci:
| Étui OBD2 mâle | Connecteur féminin Renault OBD2 | connecteur OBD2 féminin commun |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
En ce qui concerne cette broche, les 16 broches des connecteurs OBD2 OBD mâle et femelle sont câblées, donc il y a 16 fils de 26AWG dans les deux câbles ronds.
Application du projet
Ce câble Y est utilisé pour connecterles outils de télématique, les traceurs GPS OBD2, les outils de programmation OBD2 CAN, les outils de réglage de l'ECU ou les outils de réglage des performances des véhicules aux ports de diagnostic OBD2 féminins des véhicules.
Ce câble OBD2 OBDII Y permet le déplacement ou la connexion de plusieurs dispositifs télématiques ou IoV. Take the original Renault OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Renault OBD2 female diagnostic portInstallez le connecteur féminin de remplacement Renault OBD2 à une extrémité de l'extrémité Y vers l'emplacement initial du port de diagnostic féminin OBD2 dans la voiture.Ensuite, vous pouvez connecter un dispositif télématique ou IoV au connecteur OBD2 féminin commun à l'autre extrémité des extrémités Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future.
Envoi d'une demande
Si vous n'avez pas trouvé ou n'avez pas le temps de chercher les câbles, adaptateurs ou connecteurs OBD2 OBDII, 9-Pin J1939 ou 6-Pin J1708 sur notre site Web, n'hésitez pas à nous faire savoir ce qu'est OBD2 OBDII,câbles J1939 à 9 broches ou J1708 à 6 broches, adaptateurs ou connecteurs dont vous avez besoin parenvoi d'une demandeNous pouvons également personnaliser pour vous n'importe quel câble OBD2 OBDII, 9-Pin J1939 ou 6-Pin J1708, adaptateur ou connecteur.
