Connecteur J1939 femelle: | équivalent d'Allemand HD16-9-1939S-P080 | Type de connecteur J1939 femelle: | Type - 2 |
---|---|---|---|
Couleur du connecteur J1939 femelle: | vert | Terminaux: | de cuivre, nickelé ou plaqué or |
Logement du matériel: | PA66 + fibre de verre | Matériel de canon isolant: | silicone |
Surligner: | Connerctor J1939,connecteur de j1939 allemand,HD16-9-1939S-P080 |

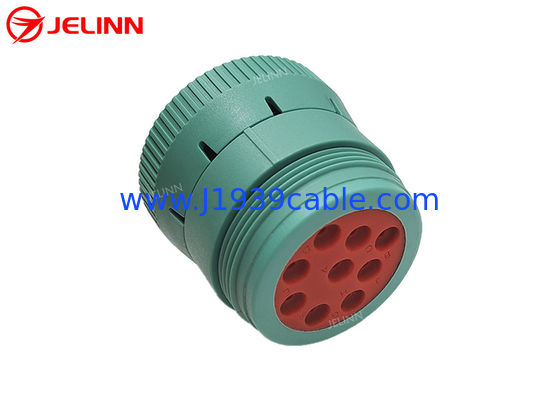

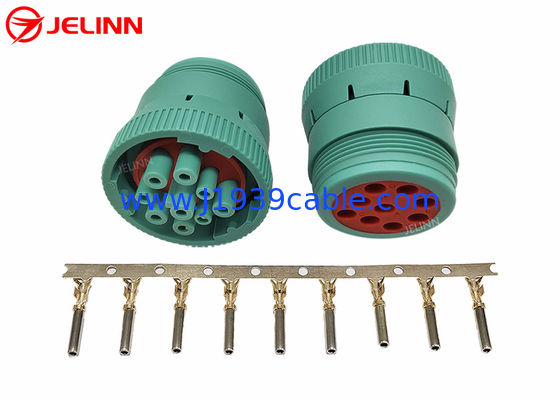

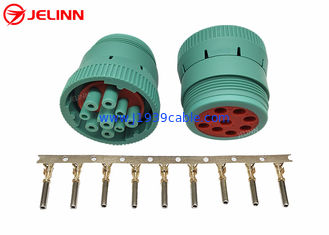

Type vert - 2 connecteur femelle de Pin J1939 d'Allemand 9 avec 9 PCS de terminaux
Spécifications
connecteur femelle de 9-Pin J1939 | équivalent d'Allemand HD16-9-1939S-P080 |
Type de connecteur femelle de 9-Pin J1939 | Type - 2 |
Couleur de connecteur femelle de 9-Pin J1939 | Vert |
Nombre de positions | 9 |
Terminaux | de cuivre, nickelé ou plaqué or |
Nombre de terminaux | 9 PCs |
Type de contact | cuir embouti |
Taille de contact | 16 |
Montage du type | accrocher libre (en ligne) |
Type de attachement | serrure de baïonnette |
Orientation | verrouillé |
Logement du matériel | PA66 + fibre de verre |
Matériel de canon isolant | silicone |
La température fonctionnante | −25℃ | +100℃ |
Garantie | 1 an |
Nous avons fait le moule en plastique de ce connecteur femelle de 9-Pin J1939 par nous-mêmes parce que nous avons un ensemble complet des machines et les équipements et une bonne équipe de personnel pour faire les moules en plastique. Nous avons également des machines de moulage par injection qui peuvent fabriquer ces connecteurs femelles de 9-Pin J1939 selon le moule.
Rappelez-vous que c'est un connecteur femelle parce qu'il est avec des terminaux. Le connecteur masculin de 9-Pin J1939 est avec des goupilles.
La prise femelle de 9-Pin J1939 est avec un anneau de fermeture. Tournant l'anneau de fermeture jusqu'au bon endroit après branchement jusqu'à un récipient masculin de 9-Pin J1939 s'assure que le connecteur ne viendra pas débranché accidentellement.
Le connecteur femelle de Pin J1939 d'Allemand 9 est le type - 2, ainsi son Pin F est avec le diamètre de smalller comme Pin C et Pin J. Type 2 connecteurs femelles de J1939 9-Pin peut être inséré dans le type 1 ou le type - 2 récipients masculins de J1939 9-Pn.
Ces type - 2 connecteurs femelles de J1939 9-Pin peuvent joindre aux prises masculines suivantes de J1939 9-Pin :
original ou équivalent d'Allemand HD10-9-1939P-P080
original ou équivalent d'Allemand HD10-9-1939PE-P080
original ou équivalent d'Allemand HD10-9-1939P
original ou équivalent d'Allemand HD16-9-1939PE
original ou équivalent d'Allemand HD10-9-1939P-B022
original ou équivalent d'Allemand HD10-9-1939PE-B022
original ou équivalent d'Allemand HD10-9-1939P-BP03
original ou équivalent d'Allemand HD10-9-1939PE-BP03
original ou équivalent d'Allemand HD14-9-1939P-P080
original ou équivalent d'Allemand HD14-9-1939PE-P080
original ou équivalent d'Allemand HD14-9-1939P
original ou équivalent d'Allemand HD14-9-1939PE
original ou équivalent d'Amphenol AHD17-9-1939PES80
original ou équivalent d'Amphenol AHD17-9-1939PES
Tâche de Pin ou pinout
L'attribution de goupille ou le pinout du connecteur femelle de 9-Pin J1939 est comme ceci :
La goupille centrale est goupille de Pin A. The que l'étiquette principale de PIn A fait face à est ordre de Pin F. The des goupilles B à J est dans le sens horaire.
Application
Ces connecteurs femelles de 9-Pin J1939 peuvent être utilisés pour fabriquer des câbles et des adaptateurs de 9-Pin J1939.
