Détails sur le produit:
Conditions de paiement et expédition:
|
| Les bornes du connecteur OBD2 féminin: | d'une épaisseur n'excédant pas 50 mm | Pins de prise mâle OBD2: | d'une épaisseur n'excédant pas 50 mm |
|---|---|---|---|
| Connecteur féminin Volkswagen OBD2: | équivalent de l'original | Connecteur OBD2 féminin commun: | standard, avec terminaux KET |
| Affichage ou suppression: | Personnalisé | Longueur du câble: | Personnalisé |
| Mettre en évidence: | Câble d'Overmolded OBD2 Y,Câble supportable d'OBD2 Y,OBD2 câble du diviseur Y |
||
J1962 OBDII OBD2 Homme à OBD2 Femme et Volkswagen OBD2 Femme
Spécification
| Étui OBD2 mâle | standard, 12V/24V |
| Pins de prise mâle OBD2 | d'une épaisseur n'excédant pas 50 mm |
| Surmoulage de la prise mâle OBD2 | tout droit |
| Connecteur féminin Volkswagen OBD2 | équivalent de l'original |
| Connecteur OBD2 féminin commun | standard, avec terminaux KET |
| Les bornes des connecteurs OBD2 féminins | d'une épaisseur n'excédant pas 50 mm |
| Surmoulage du connecteur féminin OBD2 | tout droit |
| Forme du câble | ronde |
| Matériau de la pièce surmoldée | Pvc |
| Matériau des connecteurs OBD2 mâle et femelle | Le PA66 |
| Télécommunications | 26AWG, cuivre pur |
| Longueur du câble | personnalisé |
| Affichage ou suppression | personnalisé |
| Résistance à l'isolation | 3 ohms au maximum. |
| Résistance au contact | 5M ohm par minute. |
| Voltage d'essai | DC300V 5M ohm/10ms |
| Tests | Test à 100% ouvert, court et sans fil |
| Température de fonctionnement | -25°C à +85°C |
| Garantie | 1 année |

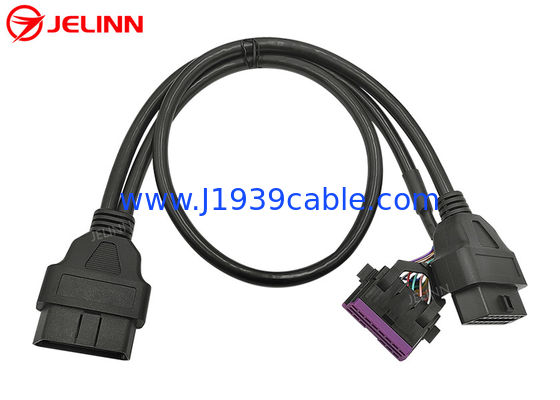

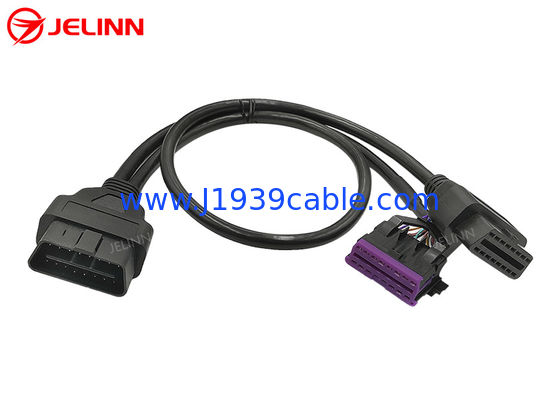

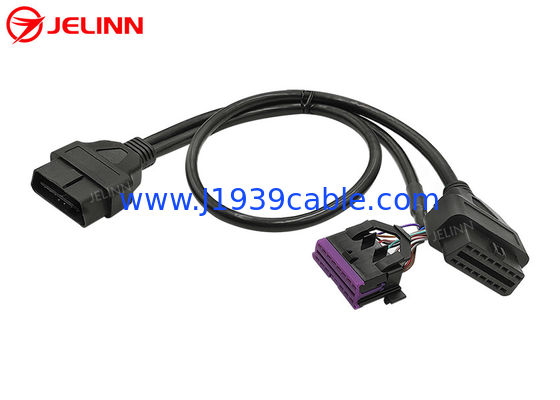

Il s'agit d'un câble Y avec 3 extrémités d'une prise OBD2 mâle, un connecteur féminin de remplacement Volkswagen OBD2 et un connecteur féminin OBD2 commun.
Le connecteur OBD2 OBDII J1962 féminin commun est équipé de bornes KET de qualité et résistantes,qui convient mieux à un environnement d'essai ou de diagnostic où les dispositifs sont souvent branchés et débranchés.
La partie d'injection en plastique surmouillée aux extrémités des connecteurs OBD2 OBDII femelle et mâle à 16 broches permet au câble de sortir droit.
Nous pouvons fabriquer différents moules pour les extrémités des connecteurs OBD2 OBDII femelle et mâle. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirementsNous pouvons et nous avons la capacité de faire un nouveau moule pour vous avec des frais raisonnables.
Il y a un espace sur le baffle au milieu de la prise OBD2 OBDII mâle. Ce type de prise OBD2 mâle peut être connecté aux ports OBD2 femelles des véhicules 24V/12V.
Affichage ou suppression
L'affectation de broche ou la broche de sortie peut être comme ceci:
| Étui OBD2 mâle | Connecteur féminin Volkswagen OBD2 | connecteur OBD2 féminin commun |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 + 5 | 4 + 5 | 4 + 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
En ce qui concerne cette sortie, les broches 4 et 5 des connecteurs OBD2 OBDII mâle et femelle sont reliées entre elles par un fil court.Il y a 9 broches câblées, mais il y a 8 fils de 26AWG dans le câble de la prise OBD2 mâle au connecteur OBD2 femelle commun.Il y a donc 16 fils de 26AWG dans le câble de la prise OBD2 mâle au connecteur féminin Volkswagen OBD2.
L'affectation de broche ou la broche de sortie peut aussi être comme ceci:
| Étui OBD2 mâle | Connecteur féminin Volkswagen OBD2 | connecteur OBD2 féminin commun |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
En ce qui concerne cette broche, les 16 broches des connecteurs OBD2 sont câblées, donc il y a 16 fils de 26AWG dans les deux câbles.
L'affectation de broches ou de broches peut également être personnalisée en fonction de vos besoins.Nous vous suggérons de connecter les broches nécessaires dont vous avez besoin et le prix peut être inférieur parce que la matière première et le coût de la main-d'œuvre est inférieur.
Application du projet
Ce câble Y est utilisé pour connecterles appareils de télématique, les appareils M2M, les appareils IoV (Internet des véhicules), les appareils de gestion de flotte, les traceurs GPS OBD2, les outils de programmation OBD2 CAN,Outils de réglage de l'ECU ou outils de réglage des performances automobiles sur les ports de diagnostic OBD2 féminins à 16 broches des véhicules.
Ce câble OBD2 OBDII Y permet le déplacement ou la connexion de plusieurs dispositifs télématiques ou IoV. Take the original Volkswagen OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Volkswagen OBD2 female diagnostic portInstallez le connecteur féminin de remplacement Volkswagen OBD2 à une extrémité de l'extrémité Y vers l'emplacement d'origine du port de diagnostic féminin OBD2 dans la voiture.Ensuite, vous pouvez connecter un dispositif télématique ou IoV au connecteur OBD2 féminin commun à l'autre extrémité des extrémités Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureSi vous laissez le connecteur féminin de remplacement Volkswagen OBD2 disponible et cachez ensuite le dispositif télématique ou IoV connecté au connecteur féminin OBD2 commun,alors personne ne saura que vous avez installé ces appareils sans ouvrir le panneau.
Ce câble peut également être utilisé pour connecter des dispositifs de diagnostic OBD2 ou des scanners oulecteurs de code d'erreur(avec le logiciel approprié).
Envoi d'une demande
Si vous n'avez pas trouvé ou n'avez pas le temps de chercher les câbles, adaptateurs ou connecteurs OBD2 OBDII, 9-Pin J1939 ou 6-Pin J1708 sur notre site Web, n'hésitez pas à nous faire savoir ce qu'est OBD2 OBDII,câbles J1939 à 9 broches ou J1708 à 6 broches, adaptateurs ou connecteurs dont vous avez besoin parenvoi d'une demandeNous pouvons également personnaliser pour vous n'importe quel câble OBD2 OBDII, 9-Pin J1939 ou 6-Pin J1708, adaptateur ou connecteur.
