Détails sur le produit:
Conditions de paiement et expédition:
|
| Pins de prise mâle OBD2: | d'une épaisseur n'excédant pas 50 mm | Les bornes du connecteur OBD2 féminin: | d'une épaisseur n'excédant pas 50 mm |
|---|---|---|---|
| Connecteur féminin Volvo OBD2: | équivalent de l'original | Connecteur OBD2 féminin commun: | standard, avec terminaux KET |
| Tests: | 100% ouvert, short et essai de coup-fil | Matériau de la pièce surmoldée: | Pvc |
| Mettre en évidence: | Câble d'OBD2 Y,le câble,séparateur de câbles obd |
||
OBD 2 OBD2 Splitter Y Cable J1962 16 Pin Split Wire Harness pour les voitures Ford
Spécification
| Étui OBD2 mâle | standard, 12V/24V |
| Pins de prise mâle OBD2 | d'une épaisseur n'excédant pas 50 mm |
| Surmoulage de la prise mâle OBD2 | tout droit |
| Connecteur féminin Volvo OBD2 | équivalent de l'original |
| Connecteur OBD2 féminin commun | standard, avec terminaux KET |
| Les bornes des connecteurs OBD2 féminins | d'une épaisseur n'excédant pas 50 mm |
| Surmoulage du connecteur féminin OBD2 | tout droit |
| Matériau de la pièce surmoldée | Pvc |
| Forme du câble | ronde |
| Télécommunications | 26AWG, cuivre pur |
| Matériau des connecteurs OBD2 mâle et femelle | Le PA66 |
| Affichage ou suppression | personnalisé |
| Longueur du câble | personnalisé |
| Résistance au contact | 3 ohms au maximum. |
| Résistance à l'isolation | 5M ohm par minute. |
| Température de fonctionnement | -25°C à +85°C |
| Tests | Test à 100% ouvert, court et sans fil |
| Voltage d'essai | DC300V 5M ohm/10ms |
| Garantie | 1 année |

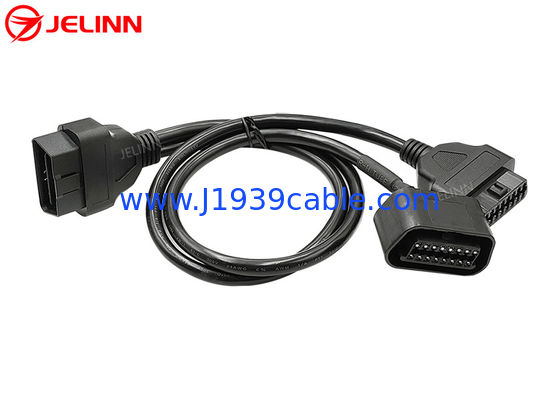

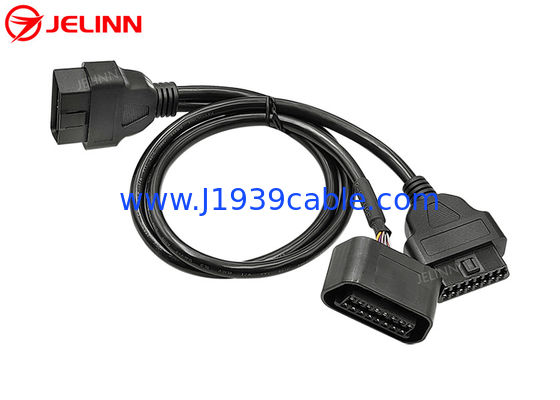

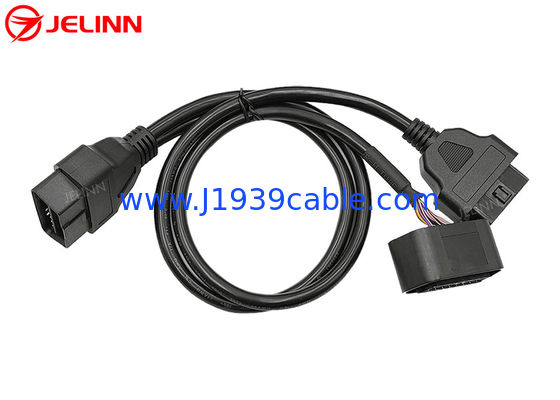

C'est un câble Y avec 3 extrémités d'une prise OBD2 mâle, un connecteur Volvo OBD2 féminin de remplacement et un connecteur OBD2 féminin commun.
Il y a un espace sur le baffle au milieu de la prise OBD2 OBDII mâle. Ce type de prise OBD2 mâle peut être connecté aux ports OBD2 femelles des véhicules 24V/12V.
Le connecteur OBD2 OBDII J1962 féminin commun est équipé de bornes KET de qualité et résistantes,qui convient mieux à un environnement d'essai ou de diagnostic où les dispositifs sont souvent branchés et débranchés.
La partie d'injection en plastique surmouillée aux extrémités des connecteurs OBD2 OBDII femelle et mâle à 16 broches permet au câble de sortir droit.
Nous pouvons fabriquer différents moules pour les extrémités des connecteurs OBD2 OBDII femelle et mâle. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirementsNous pouvons et nous avons la capacité de faire un nouveau moule pour vous avec des frais raisonnables.
Affichage ou suppression
L'affectation de broche ou la broche de sortie peut être comme ceci:
| Étui OBD2 mâle | Connecteur féminin Volvo OBD2 | connecteur OBD2 féminin commun |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
En ce qui concerne cette broche, les fils noirs des deux câbles ronds sont connectés à la broche 4 des connecteurs OBD2 OBDII mâle et femelle.Il y a donc 8 fils de 26AWG dans le câble rond de la prise OBD2 mâle au connecteur OBD2 féminin commun. Les 16 broches de la prise OBD2 masculine au connecteur féminin Volvo sont câblées, donc il y a 16 fils de 26AWG dans le câble de la prise OBD2 masculine au connecteur féminin Volvo OBD2.
L'affectation de broche ou la broche de sortie peut aussi être comme ceci:
| Étui OBD2 mâle | Connecteur féminin Volvo OBD2 | connecteur OBD2 féminin commun |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
En ce qui concerne cette broche, les 16 broches des connecteurs OBD2 OBD mâle et femelle sont câblées, donc il y a 16 fils de 26AWG dans les deux câbles ronds.
L'affectation de broches ou de broches peut également être personnalisée en fonction de vos besoins.Nous vous suggérons de connecter les broches nécessaires dont vous avez besoin et le prix peut être inférieur parce que la matière première et le coût de la main-d'œuvre est inférieur.
Application du projet
Ce câble Y est utilisé pour connecterles dispositifs de télématique, les dispositifs IoV (Internet des véhicules), les dispositifs de gestion de flotte, les traceurs GPS OBD2, les outils de programmation OBD2 CAN,Outils de réglage de l'ECU ou outils de réglage des performances automobiles sur les ports de diagnostic OBD2 féminins des véhicules.
Ce câble OBD2 OBDII Y permet le déplacement ou la connexion de plusieurs dispositifs télématiques ou IoV. Take the original Volvo OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Volvo OBD2 female diagnostic portInstallez le connecteur féminin de remplacement Volvo OBD2 à une extrémité de l'extrémité Y vers l'emplacement d'origine du port de diagnostic féminin OBD2 dans la voiture.Ensuite, vous pouvez connecter un dispositif télématique ou IoV au connecteur OBD2 féminin commun à l'autre extrémité des extrémités Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureSi vous laissez le connecteur féminin de remplacement Volvo OBD2 disponible et cachez ensuite le dispositif télématique ou IoV connecté au connecteur féminin OBD2 commun,alors personne ne saura que vous avez installé ces appareils sans ouvrir le panneau.
Ce câble peut également être utilisé pour connecter des dispositifs de diagnostic OBD2 ou des scanners oulecteurs de code d'erreur.
