Détails sur le produit:
Conditions de paiement et expédition:
|
| Pins de prise mâle OBD2: | d'une épaisseur n'excédant pas 50 mm | Les bornes du connecteur OBD2 féminin: | d'une épaisseur n'excédant pas 50 mm |
|---|---|---|---|
| Tests: | 100% ouvert, short et essai de coup-fil | Tension de essai: | DC300V 5M ohm/10ms |
| Mettre en évidence: | Sgw passe par la passerelle de sécurité FCA Sgw,Cable de dérivation 12+8,Jeep Compass OBD câble |
||

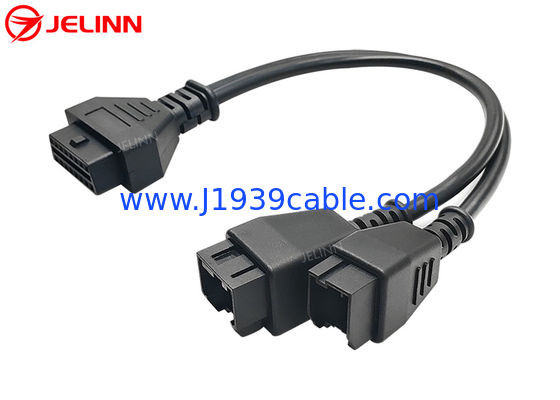

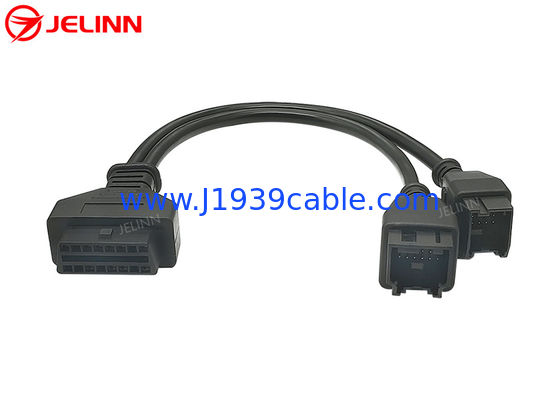

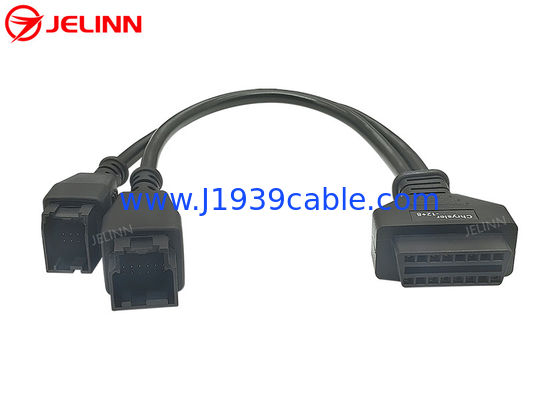

12 8 épingles Jeep Compass OBD Car Cable 12 + 8 épingles Survol de la passerelle de sécurité SGW harnais de filpour le véhicule Chrysler Jeep Dodge RAM FCA Alfa Fiat
Spécification
| Étui OBD2 mâle | norme |
| Pins de prise mâle OBD2 | d'une épaisseur n'excédant pas 50 mm |
| Surmoulage de la prise mâle OBD2 | tout droit |
| Hyundai et Kia OBD2 connecteur féminin | équivalent de l'original |
| Connecteur OBD2 féminin commun | standard, avec terminaux KET |
| Les bornes des connecteurs OBD2 féminins | d'une épaisseur n'excédant pas 50 mm |
| Surmoulage du connecteur féminin OBD2 | tout droit |
| Matériau de la pièce surmoldée | Pvc |
| Forme du câble | ronde |
| Télécommunications | 26AWG, cuivre pur |
| Matériau des connecteurs OBD2 mâle et femelle | Le PA66 |
| Affichage ou suppression | personnalisé |
| Longueur du câble | personnalisé |
| Résistance au contact | 3 ohms au maximum. |
| Résistance à l'isolation | 5M ohm par minute. |
| Température de fonctionnement | -25°C à +85°C |
| Tests | Test à 100% ouvert, court et sans fil |
| Voltage d'essai | DC300V 5M ohm/10ms |
| Garantie | 1 année |
Ceci est un câble Y avec 3 extrémités d'une prise OBD2 mâle, un connecteur Hyundai et Kia OBD2 féminin de remplacement avec déflecteur et un connecteur OBD2 féminin commun.
Le connecteur OBD2 OBDII J1962 féminin commun est équipé de bornes KET de qualité et résistantes,qui convient mieux à un environnement d'essai ou de diagnostic où les dispositifs sont souvent branchés et débranchés.
La partie d'injection en plastique surmouillée aux extrémités des connecteurs OBD2 OBDII femelle et mâle à 16 broches permet au câble de sortir droit.
Nous pouvons fabriquer différents moules pour les extrémités des connecteurs OBD2 OBDII femelle et mâle. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirementsNous pouvons et nous avons la capacité de faire un nouveau moule pour vous avec des frais raisonnables.
Affichage ou suppression
L'affectation de broche ou la broche de sortie peut être comme ceci:
| Étui OBD2 mâle | Hyundai et Kia OBD2 connecteur féminin | connecteur OBD2 féminin commun |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 + 5 | 4 + 5 | 4 + 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
En ce qui concerne cette sortie, les broches 4 et 5 des connecteurs OBD2 OBDII mâle et femelle sont reliées entre elles par un fil court.Il y a 9 broches câblées, mais il y a 8 fils de 26AWG dans le câble de la prise OBD2 mâle au connecteur OBD2 femelle commun.Il y a donc 16 fils de 26 AWG dans le câble de la prise OBD2 mâle à Hyundai et Kia OBD2 connecteur femelle.
L'affectation de broche ou la broche de sortie peut aussi être comme ceci:
| Étui OBD2 mâle | Hyundai et Kia OBD2 connecteur féminin | connecteur OBD2 féminin commun |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
En ce qui concerne cette broche, les 16 broches des connecteurs OBD2 sont câblées, donc il y a 16 fils de 26AWG dans les deux câbles.
L'affectation de broches ou de broches peut également être personnalisée en fonction de vos besoins.Nous vous suggérons de connecter les broches nécessaires dont vous avez besoin et le prix peut être inférieur parce que la matière première et le coût de la main-d'œuvre est inférieur.
Application du projet
Ce câble Y est utilisé pour connecterles outils de télématique, les dispositifs IoV, les dispositifs de gestion de flotte, les traceurs GPS OBD2, les outils de programmation OBD2 CAN, les outils de réglage de l'ECU ou les outils de réglage des performances des véhicules aux ports de diagnostic OBD2 féminins à 16 broches des véhicules.
Ce câble OBD2 OBDII Y permet le déplacement ou la connexion de plusieurs dispositifs télématiques ou IoV. Take the original Hyundai and Kia OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Hyundai and Kia OBD2 female diagnostic port. Installez le connecteur Hyundai et Kia OBD2 féminin de remplacement avec déflecteur à une extrémité de l'extrémité Y vers l'emplacement d'origine du port de diagnostic OBD2 féminin dans la voiture.Ensuite, vous pouvez connecter un dispositif télématique ou IoV au connecteur OBD2 féminin commun à l'autre extrémité des extrémités Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureSi vous laissez le connecteur féminin Hyundai et Kia OBD2 disponible et cachez ensuite le dispositif télématique ou IoV connecté au connecteur féminin OBD2 commun,alors personne ne saura que vous avez installé ces appareils sans ouvrir le panneau.
Ce câble peut également être utilisé pour connecter des dispositifs de diagnostic OBD2 ou des scanners oulecteurs de code d'erreur(avec le logiciel approprié).
Envoi d'une demande
Si vous n'avez pas trouvé ou n'avez pas le temps de chercher les câbles OBD2 OBDII, J1939 ou J1708, les adaptateurs ou les connecteurs sur notre site Web, n'hésitez pas à nous dire quels sont les câbles OBD2 OBDII, J1939 ou J1708,adaptateurs ou connecteurs dont vous avez besoin parenvoi d'une demandeNous pouvons également personnaliser pour vous n'importe quel câble OBD2 OBDII, J1939 ou J1708, adaptateur ou connecteur.
