Détails sur le produit:
Conditions de paiement et expédition:
|
| J1939 prise féminine: | équivalent de Deutsch HD16-9-1939S-P080 | Type de prise féminine J1939: | Type 2 |
|---|---|---|---|
| Télécommunications: | 20AWG, cuivre pur | Température de travail: | -25°C à +85°C |
| Goupilles ou terminaux: | d'une épaisseur n'excédant pas 50 mm | Résistance à l'isolation: | 5M ohm par minute. |
| Mettre en évidence: | PT30 à RP1226,câble PT30 à RP1226,Le câble PT30 à RP1226 Y |
||

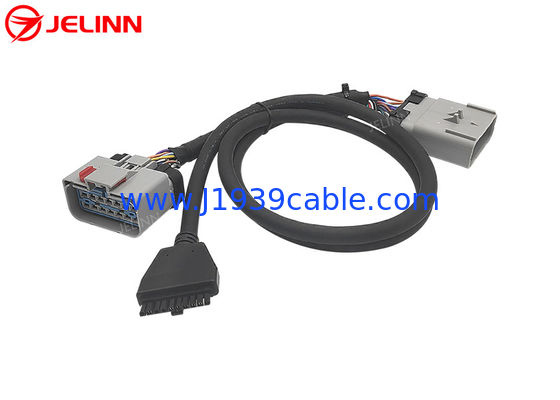

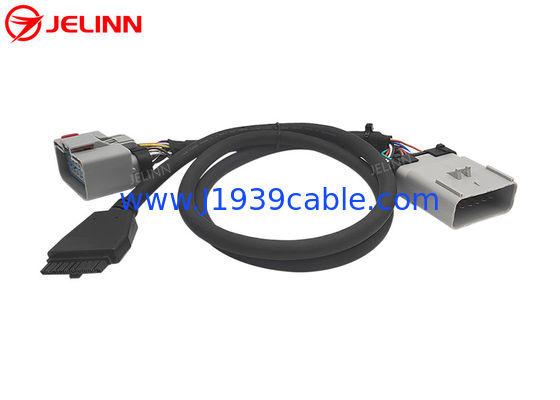

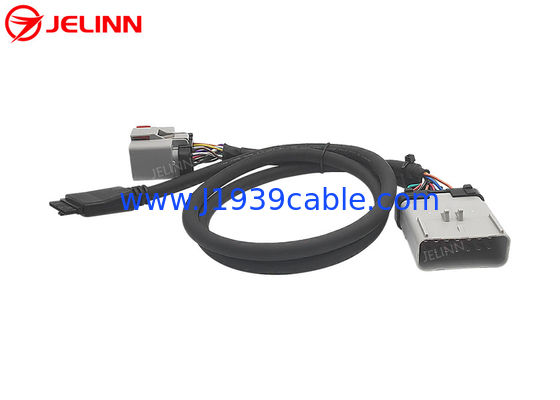

PT30 Cable du dispositif ELD 14Pin RP1226Y câble pour appareil électronique d'enregistrement lourd
Camions de service
Spécification
| J1939 prise féminine | équivalent de Deutsch HD16-9-1939S-P080 |
| Type de prise féminine J1939 | Type 2 |
| Couleur de la prise féminine J1939 | Verte |
| Télécommunications | 20AWG, cuivre pur |
| Matériau du connecteur OBD2 OBDII | Le PA66 |
| Matériau de la prise féminine J1939 | Le PA66+ fibre de verre |
| Longueur du câble | personnalisé |
| Assignation de broche ou pin-out | personnalisé |
| Pins ou bornes | d'une épaisseur n'excédant pas 50 mm |
| Résistance au contact | 3 ohms au maximum. |
| Résistance à l'isolation | 5M ohm par minute. |
| Température de fonctionnement | -25°C à +85°C |
| Voltage d'essai | DC300V 5M ohm/10ms |
| Tests | Tests 100% ouverts, courts et défectueux |
| Garantie | 12 mois |
Le J1939allemand 9-PinL'injection en PVC surmoldé à la fin de J1939allemand 9-PinLa prise féminine est à angle droit de 90 degrés.
LeDeutsch 9 épingleLa prise féminine est de type 2, donc sa broche F a un diamètre plus petit que la broche C et la broche J. Les prises féminines de type 2 J1939 peuvent être insérées dans les réceptacles mâles de type 1 ou de type 2 J1939.
Le connecteur OBD2 féminin est équipé de bornes KET qui rendent le connecteur OBD2 féminin plus résistant.
Affichage ou suppression
D'une manière générale, l'affectation des broches ou le pin-out sera comme ceci (4 broches à connecter):
| OBD2 féminin | Signalisation | J1939 femelle |
| 4 ou 5 | Le sol | Une |
| 16 | Batterie | B. Pour |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
Parfois,l'affectation des broches ou le pin-out peut aussi être comme ceci (6 brochesà connecter):
| OBD2 féminin | Signalisation | J1939 femelle |
| 4 ou 5 | Le sol | Une |
| 16 | Batterie | B. Pour |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 12 | J1708-H | F |
| 13 | J1708-L | G |
Parfois,l'affectation des broches ou le pin-out peut aussi être comme ceci (6 brochesà connecter):
| OBD2 féminin | Signalisation | J1939 femelle |
| 4 ou 5 | Le sol | Une |
| 16 | Batterie | B. Pour |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
Si vous n'avez pas besoin des câbles J1708, vous pouvez utiliser les câbles J1708.Il est préférable de ne pas les connecter car parfois les lignes ajoutées peuvent interférer avec le fonctionnement de certains trackers GPS.
L'affectation des broches ou le pin-out peuvent également être personnalisés en fonction de vos besoins.
Application du projet
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)Les lignes de données J1939 +/- sont reliées aux lignes CAN +/-, et les lignes électriques et terrestres sont également reliées.
L'application commune est de connecterles dispositifs de technologie de télématique, de gestion de flotte ou de camionnage tels que:Traceurs GPS pour les véhicules utilitaires lourds qui ont des connecteurs Deutsch ronds à 9 broches.
Ce câble permettra également un outil de balayage OBD2 ou unlecteur de code d'erreurN'oubliez pas que la plupart des logiciels et scanners OBD2 sont basés sur la lecture de PID, qui sont des paramètres uniques.J1939 est un protocole basé sur PGN, où chaque PGN contient plusieurs paramètres. Votre outil de numérisation doit être capable de gérer les PGN s'il doit fonctionner avec ce câble.
