Détails sur le produit:
Conditions de paiement et expédition:
|
Goupilles de la prise OBD2 masculine: | de cuivre, nickelé ou plaqué or | Terminaux du connecteur OBD2 femelle: | de cuivre, nickelé ou plaqué or |
---|---|---|---|
Essai: | 100% ouvert, short et essai de coup-fil | Fil: | 26AWG, cuivre pur |
Surligner: | Câble d'OBD2 Y,Câble de J1962 Y,Câble plat de diviseur d'OBDII |
Mâle à angle droit 24V d'OBD2 OBDII J1962 à conjuguer câble plat femelle de Y
Spécifications
Prise OBD2 masculine | norme, 12V/24V |
Goupilles de la prise OBD2 masculine | de cuivre, nickelé ou plaqué or |
Overmold de la prise OBD2 masculine | conception mince, 90 degrés à angle droit |
Connecteurs OBD2 femelles | norme |
Terminaux des connecteurs OBD2 femelles | de cuivre, nickelé ou plaqué or |
Overmold du connecteur OBD2 femelle | conception mince, 90 degrés à angle droit |
Matériel de partie overmolded | PVC |
Forme de câble | à plat, légèrement |
Fil | 26AWG, cuivre pur |
Matériel du mâle OBD2 et des connecteurs femelles | PA66 |
Tâche de Pin ou goupille | adapté aux besoins du client |
Longueur de câble | adapté aux besoins du client |
Résistance de contact | maximum de 3 ohms. |
Résistance d'isolation | ohm mn de 5M. |
La température fonctionnante | −25℃ | +85℃ |
Essai | 100% ouvert, short et essai de coup-fil |
Tension de essai | DC300V 5M ohm/10ms |
Garantie | 1 an |

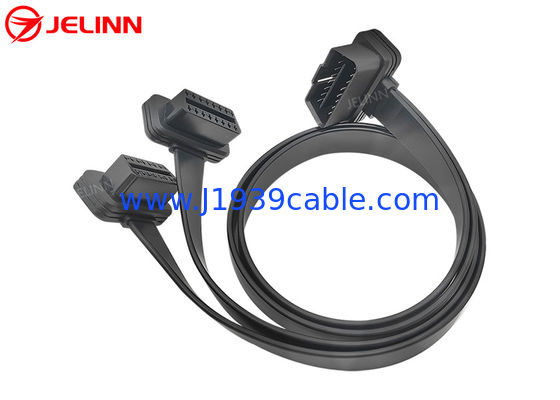

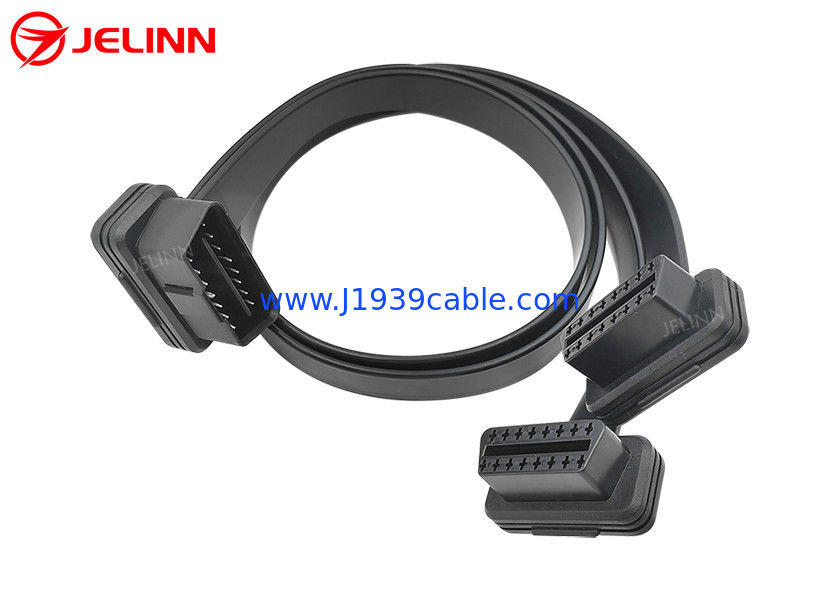

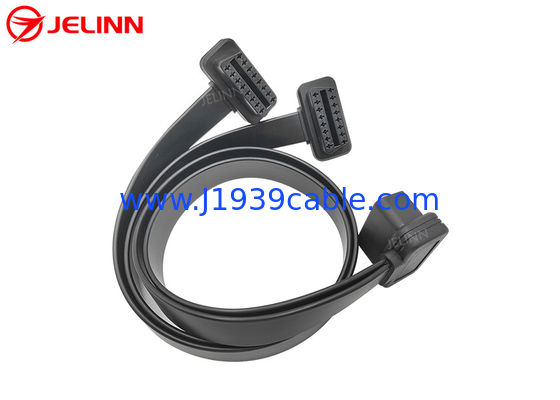

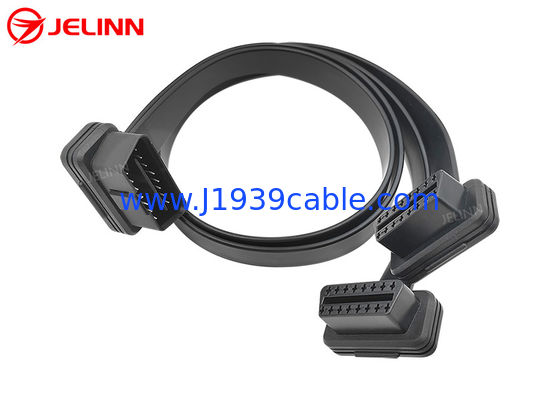

C'est un câble de Y avec 3 extrémités d'une prise OBD2 masculine et de deux connecteurs OBD2 femelles.
Il y a un espace sur la cloison au milieu de la prise masculine d'OBD2 OBDII. Ce genre de prise OBD2 masculine peut être relié aux ports OBD2 femelles des véhicules 24V/12V.
Nous pouvons faire différents overmolds pour finit d'OBD2 les connecteurs femelles et masculins d'OBDII. Si vous n'aimez pas les overmolds aux fins d'OBD2 OBDII femelles et les connecteurs masculins suivant les indications des images ou vous voudriez avoir votre propre overmold avec le logo de votre société ou vous avez des conditions d'application spéciales, nous pouvons et nous avons la capacité de faire un nouvel overmold pour vous avec la charge raisonnable. D'ailleurs, nous pouvons même la faire pour libre tant que la quantité d'ordre est 5000 PCs ou plus.
Tâche de Pin ou goupille
La tâche de goupille ou la goupille peut être comme ceci :
Prise OBD2 masculine | OBD2 connecteur femelle 1 | OBD2 connecteur femelle 2 |
2 | 2 | 2 |
4+5 | 4+5 | 4+5 |
6 | 6 | 6 |
7 | 7 | 7 |
10 | 10 | 10 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
Quant à cette goupille, la borne 4 et la broche 5 du mâle et des connecteurs femelles d'OBD2 OBDII sont reliées ainsi qu'un fil court. Le fil noir en les deux câbles principaux est relié à la borne 4 ou à la borne 5. Il y a 9 bornes de câble, mais il y a 8 fils de 26AWG en les deux câbles principaux.
La tâche de goupille ou la goupille peut également être comme ceci :
Prise OBD2 masculine | OBD2 connecteur femelle 1 | OBD2 connecteur femelle 2 |
1 | 1 | 1 |
2 | 2 | 2 |
3 | 3 | 3 |
4 | 4 | 4 |
5 | 5 | 5 |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | 8 |
9 | 9 | 9 |
10 | 10 | 10 |
11 | 11 | 11 |
12 | 12 | 12 |
13 | 13 | 13 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
Quant à cette goupille, chacune des 16 goupilles du mâle d'OBD2 OBD et connecteurs femelles sont câblés, tellement là sont 16 fils de 26AWG en les deux câbles principaux.
La tâche de goupille ou la goupille peut également être adaptée aux besoins du client selon vos besoins. S'il n'y a aucun besoin de plus de goupilles d'être relié, nous proposons que nous reliions juste les goupilles nécessaires que vous avez besoin et le prix peut être inférieur parce que la matière première et le coût de la main-d'oeuvre est inférieur.
Application
Ce câble de Y est employé pour relier la télématique, dispositifs d'IoV, dispositifs de gestion de flotte, traqueurs d'OBD2 GPS, outils de programmation de la BOÎTE OBD2, outils de accord d'ECU ou outils de accord de performances de voiture aux ports diagnostiques femelles du 16-Pin OBD2 des véhicules.
Il y a seulement un port OBD2 diagnostique femelle dans chaque véhicule. Si vous voudriez relier deux télématiques ou dispositifs d'IoV aux ports OBD2 masculins dans un véhicule, ce mâle d'OBD2 OBDII à conjuguer câble femelle du diviseur Y peut aider à faire ceci. Ce câble de Y dédouble le port OBD2 diagnostique femelle original. Insérez la prise OBD2 masculine de ce câble du diviseur Y dans le port OBD2 diagnostique femelle dans le véhicule. Vérifiez si la télématique ou les dispositifs d'IoV peut être compatibles avec la tension du véhicule (12V ou 24V). C'est important !
Dans des quelques voitures, les ports diagnostiques femelles d'OBD2 OBDII sont couverts par des couvercles. Si vous voudriez relier et installer la télématique un certain OBD2 ou les dispositifs d'IoV sur les ports diagnostiques femelles d'OBD2 OBDII dans des ces voitures, ce câble est parfait pour cette application. La pièce en plastique overmolded d'injection aux fins de 16-Pin OBD2 les connecteurs femelles et masculins d'OBDII fait le câble sortir à l'des 90 degrés à angle droit. L'overmold est avec la conception mince et le câble est plat et mince. Ces caractéristiques le rendent facile de relier et installer ces genres de télématique OBD2 ou de dispositifs d'IoV sur les ports diagnostiques femelles d'OBD2 OBDII dans des ces voitures. D'ailleurs, nous pouvons également créer un overmold qui fait toute l'épaisseur de la prise OBD2 masculine (nous avons une prise de la prise OBD2, plus mince et standard masculine très mince de mâle OBD2 dans le monde) après overmolding seulement 19mm. Cette prise OBD2 masculine de 19mm après overmolding peut être insérée dans les ports diagnostiques femelles d'OBD2 OBDII couverts par des couvercles dans des la plupart des voitures comprenant le chariot de Volkswagen.
Ce câble peut également être employé pour relier les dispositifs OBD2 diagnostiques ou les scanners ou les lecteurs de code de défaut (avec le logiciel approprié).
Envoi d'une enquête
Si vous n'avez pas trouvé ou n'avez pas le temps pour rechercher les câbles d'OBD2 OBDII, de 9-Pin J1939 ou de 6-Pin J1708, des adaptateurs ou des connecteurs en notre site Web, sentez-vous libre pour nous faire savoir de ce que les câbles d'OBD2 OBDII, de 9-Pin J1939 ou de 6-Pin J1708, des adaptateurs ou des connecteurs vous ont besoin en envoyant une enquête (si vous avez une image, l'attachent svp dans l'enquête). Nous pouvons également adapter tous les câbles aux besoins du client d'OBD2 OBDII, de 9-Pin J1939 ou de 6-Pin J1708, des adaptateurs ou des connecteurs pour vous.
