Aperçu ProduitsCâble d'OBD2 Y

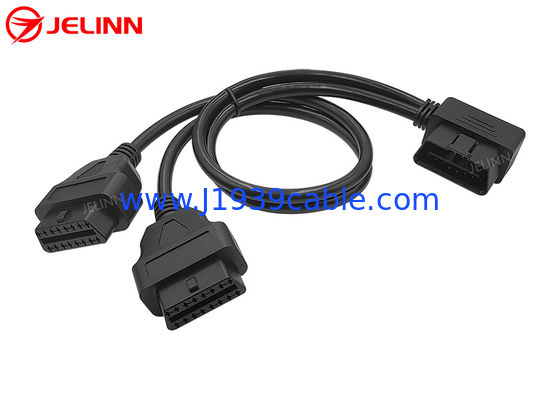

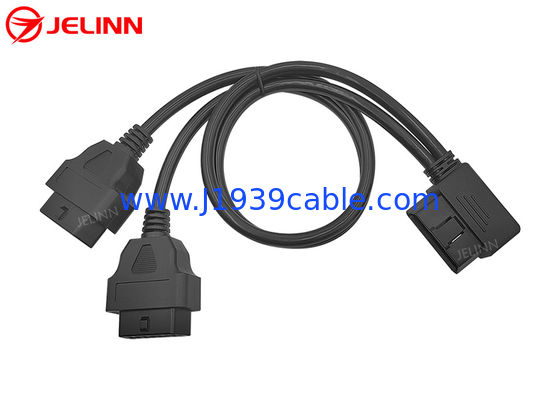

OBD2 OBDII 16 Pin Right Angle Male à conjuguer câble fendu rond femelle de Y

OBD2 OBDII 16 Pin Right Angle Male à conjuguer câble fendu rond femelle de Y

OBD2 OBDII 16 Pin Right Angle Male to Dual Female Round Split Y Cable
OBD2 OBDII 16 Pin Right Angle Male to Dual Female Round Split Y Cable

Image Grand :  OBD2 OBDII 16 Pin Right Angle Male à conjuguer câble fendu rond femelle de Y meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: OEM
Certification: RoHS
Numéro de modèle: OBD2 OBDII
Conditions de paiement et expédition:
Quantité de commande min: 100 pcs
Prix: Please email us for prices
Détails d'emballage: Sacs et puis cartons de PE
Délai de livraison: 3-30 jours ouvrables
Conditions de paiement: T/T, Payoneer, Western Union, Paypal, L/C
Capacité d'approvisionnement: PC 50 000 par mois
Description de produit détaillée
Goupilles de la prise OBD2 masculine: de cuivre, nickelé ou plaqué or Terminaux du connecteur OBD2 femelle: de cuivre, nickelé ou plaqué or
Essai: 100% ouvert, short et essai de coup-fil Fil: 26AWG, cuivre pur
Overmold de la prise OBD2 masculine: 90 degrés à angle droit Matériel de partie overmolded: PVC
Surligner:

Diviseur d'OBD

,

Câble de diviseur d'OBDII

,

Diviseur de J1962 Y

OBD2 OBDII 16 Pin Right Angle Male à conjuguer câble fendu rond femelle de Y


Spécifications



Prise OBD2 masculine norme
Goupilles de la prise OBD2 masculine de cuivre, nickelé ou plaqué or
Overmold de la prise OBD2 masculine 90 degrés à angle droit
Connecteurs OBD2 femelles norme
Terminaux des connecteurs OBD2 femelles de cuivre, nickelé ou plaqué or
Overmold des connecteurs OBD2 femelles droit
Matériel de partie overmolded PVC
Forme de câble rond
Fil 26AWG, cuivre pur
Matériel du mâle OBD2 et des connecteurs femelles PA66
Tâche de Pin ou goupille adapté aux besoins du client
Longueur de câble adapté aux besoins du client
Résistance de contact maximum de 3 ohms.
Résistance d'isolation ohm mn de 5M.
La température fonctionnante −25℃ | +85℃
Essai 100% ouvert, short et essai de coup-fil
Tension de essai DC300V 5M ohm/10ms
Garantie 1 an


C'est un câble de Y avec 3 extrémités d'une prise OBD2 masculine et de deux connecteurs OBD2 femelles.



Le connecteur femelle d'OBD2 OBDII est avec les terminaux supportables de qualité, qui sont plus appropriés à un essai ou à un environnement diagnostique où les dispositifs (reliés au connecteur OBD2 femelle) sont branchés et débranchés fréquemment.


La pièce en plastique overmolded d'injection aux extrémités des connecteurs femelles de 16-Pin OBD2 OBDII fait le câble sortir directement.



OBD2 OBDII 16 Pin Right Angle Male à conjuguer câble fendu rond femelle de Y 0




Tâche de Pin ou goupille

La tâche de goupille ou la goupille peut être comme ceci :



Prise OBD2 masculine OBD2 connecteur femelle 1 OBD2 connecteur femelle 2
2 2 2
5 5 5
6 6 6
7 7 7
10 10 10
14 14 14
15 15 15
16 16 16


Quant à cette goupille, les fils noirs en les deux câbles ronds sont reliés à la borne 5. Il y a 8 bornes de câble, tellement là sont 8 fils de 26AWG en les deux câbles ronds.

La tâche de goupille ou la goupille peut également être comme ceci :



Prise OBD2 masculine OBD2 connecteur femelle 1 OBD2 connecteur femelle 2
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Quant à cette goupille, chacune des 16 goupilles du mâle d'OBD2 OBD et connecteurs femelles sont câblés, ainsi il y a 16 fils de 26AWG en les deux câbles ronds.


Application

Ce câble de Y est employé pour relier la télématique, les dispositifs de M2M, les dispositifs d'IoV (Internet des véhicules), les dispositifs de gestion de flotte, les traqueurs d'OBD2 GPS ou les outils de accord de performances de voiture aux ports diagnostiques femelles de l'OBD2 des véhicules.



Il y a seulement un port OBD2 diagnostique femelle dans chaque véhicule. Si vous voudriez relier deux télématiques ou dispositifs d'IoV aux ports OBD2 masculins dans un véhicule, ce mâle d'OBD2 OBDII à conjuguer câble femelle du diviseur Y peut aider à faire ceci. Ce câble de Y dédouble le port OBD2 diagnostique femelle original. Insérez la prise OBD2 masculine de ce câble du diviseur Y dans le port OBD2 diagnostique femelle dans le véhicule. Vérifiez si la télématique ou les dispositifs d'IoV peut être compatibles avec la tension du véhicule (12V ou 24V). C'est important ! Arrêtez le moteur et reliez alors ces deux télématiques ou dispositifs d'IoV aux deux connecteurs OBD2 femelles respectivement.

Ce câble peut également être employé pour relier les dispositifs OBD2 diagnostiques ou les scanners ou les lecteurs de code de défaut.


Envoi d'une enquête

Si vous n'avez pas trouvé ou n'avez pas le temps pour rechercher les câbles d'OBD2 OBDII, de 9-Pin J1939 ou de 6-Pin J1708, des adaptateurs ou des connecteurs en notre site Web, sentez-vous libre pour nous faire savoir de ce que les câbles d'OBD2 OBDII, de 9-Pin J1939 ou de 6-Pin J1708, des adaptateurs ou des connecteurs vous ont besoin en envoyant une enquête (si vous avez une image, l'attachent svp dans l'enquête). Nous pouvons également adapter tous les câbles aux besoins du client d'OBD2 OBDII, de 9-Pin J1939 ou de 6-Pin J1708, des adaptateurs ou des connecteurs pour vous.



Skype : orchard.guo (n'importe quand pour entrer en contact)
