Aperçu ProduitsCâble J1939

Femelle verte à angle droit de J1939 Allemand 9-Pin à J1962 OBD2 16 Pin Female Cable

Femelle verte à angle droit de J1939 Allemand 9-Pin à J1962 OBD2 16 Pin Female Cable

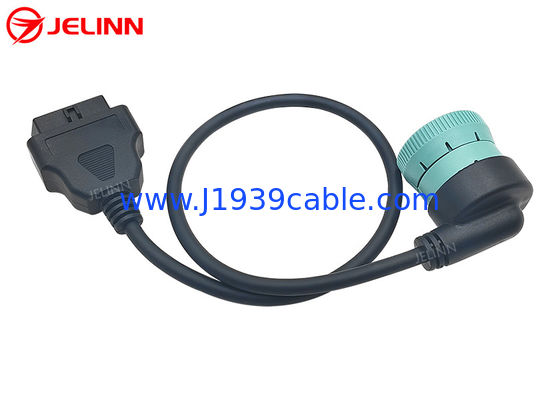

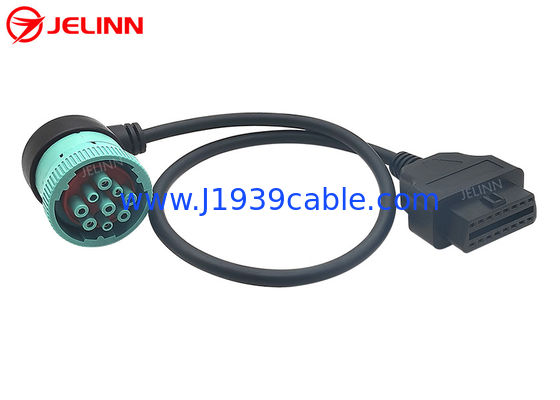

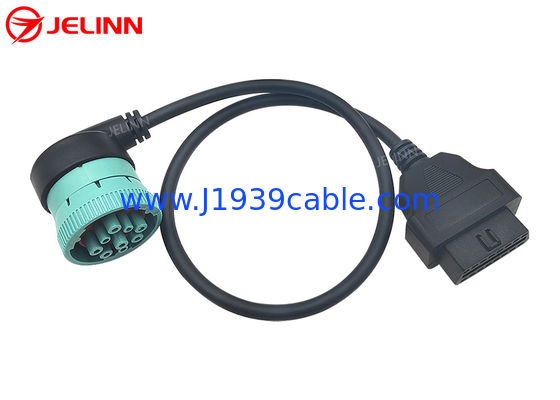

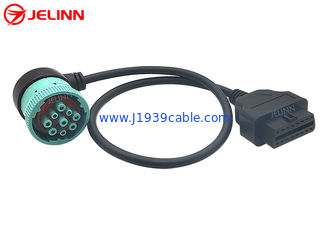

Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable

Image Grand :  Femelle verte à angle droit de J1939 Allemand 9-Pin à J1962 OBD2 16 Pin Female Cable meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: OEM
Certification: RoHS
Numéro de modèle: J1939
Conditions de paiement et expédition:
Quantité de commande min: 100 pcs
Prix: Please email us for prices
Détails d'emballage: Sacs et puis cartons de PE
Délai de livraison: 3-30 jours ouvrables
Conditions de paiement: T/T, Payoneer, Western Union, Paypal, L/C
Capacité d'approvisionnement: PC 50 000 par mois
Description de produit détaillée
Télécommunications: 20AWG, cuivre pur Affichage ou suppression: Personnalisé
J1939 prise féminine: équivalent de Deutsch HD16-9-1939S-P080 Type de prise J1939 femelle: Type 2
Couleur de la prise féminine J1939: Verte Température de travail: -25°C à +85°C
Mettre en évidence:

Allemand J1939 au câble d'OBDII

,

J1939 femelle au câble OBD2 femelle

,

Femelle de Pin d'Allemand 9 au câble OBD2 femelle

Angle droit vert J1939 Deutsch 9 broches féminin à J1962 OBD2 16 broches féminin câble



Spécification



J1939 prise féminine équivalent de Deutsch HD16-9-1939S-P080
Type de prise féminine J1939 Type 2
Couleur de la prise féminine J1939 Verte
Télécommunications 20AWG, cuivre pur
Matériau de la prise J1939 PA66 + fibre de verre
Matériau de la prise OBD2 OBDII Le PA66
Affichage ou suppression personnalisé
Longueur du câble personnalisé
Pins ou bornes d'une épaisseur n'excédant pas 50 mm
Résistance au contact 3 ohms au maximum.
Résistance à l'isolation 5M ohm par minute.
Température de fonctionnement -25°C à +85°C
Tests Tests 100% ouverts, courts et défectueux
Voltage d'essai DC300V 5M ohm/10ms
Garantie 1 année





Le J1939allemand 9-PinLa prise femelle est verte.L'extrémité de la prise féminine de J1939 est à angle droit de 90 degrés, ce qui peut aider à économiser de l'espace lors de la connexion et de l'installation des appareils télématiques.



Le J1939Deutsch 9 épinglele connecteur féminin est de type 2, donc sa broche F est avec un diamètre plus petit comme la broche C et J. Type 2 J1939Deutsch 9 épingleles bouchons femelles peuvent être compatibles avec le type 1 ou le type 2 J1939Deutsch 9 épingledes bouchons mâles.

Femelle verte à angle droit de J1939 Allemand 9-Pin à J1962 OBD2 16 Pin Female Cable 0




Affichage ou suppression

En règle générale, l'affectation des broches ou l'extraction des broches sera la suivante (4 broches à connecter):


OBD2 féminin Signalisation J1939 femelle
5 Le sol Une
16 Batterie B. Pour
6 J1939, CAN-H C
14 J1939, CAN-L D


Parfois,l'affectation de broche ou de broche peut aussi être comme ceci (6 brochesà connecter):


OBD2 féminin Signalisation J1939 femelle
5 Le sol Une
16 Batterie B. Pour
6 J1939, CAN-H C
14 J1939, CAN-L D
2 J1708-H F
10 J1708-L G



Parfois,l'affectation de broche ou de broche peut aussi être comme ceci (6 brochesà connecter):


OBD2 féminin Signalisation J1939 femelle
5 Le sol Une
16 Batterie B. Pour
6 J1939, CAN-H C
14 J1939, CAN-L D
12 J1708-H F
13 J1708-L G




Si vous n'avez pas besoin des câbles J1708, vous pouvez utiliser les câbles J1708.Il est préférable de ne pas les connecter car parfois les lignes ajoutées peuvent interférer avec le fonctionnement de certains trackers GPS.

L'affectation de broche ou la broche peut également être personnalisée en fonction de vos besoins.



Application du projet

This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)Les lignes de données J1939 +/- sont reliées aux lignes CAN +/-, et les lignes électriques et terrestres sont également reliées.

L'application commune est de connecterles dispositifs de télématique, de gestion de flotte ou de camionnage tels que:Traceurs GPS pour les véhicules utilitaires lourds qui ont des connecteurs Deutsch ronds à 9 broches.

Ce câble permettra également un outil de balayage OBD2 ou unlecteur de code d'erreurN'oubliez pas que la plupart des logiciels et scanners OBD2 sont basés sur la lecture de PID, qui sont des paramètres uniques.J1939 est un protocole basé sur PGN, où chaque PGN contient plusieurs paramètres. Votre outil de numérisation doit être capable de gérer les PGN s'il doit fonctionner avec ce câble.


Envoi d'une demande

Si vous n'avez pas trouvé ou n'avez pas le temps de chercher les câbles, adaptateurs ou connecteurs J1939, OBD2 ou J1708 sur notre site Web, n'hésitez pas à nous dire quels sont les câbles J1939, OBD2 ou J1708,adaptateurs ou connecteurs dont vous avez besoin parenvoi d'une demande(Si vous avez une photo, veuillez l'attacher à la demande).J1939, OBD2 ou J1708 câbles, adaptateurs ou connecteurs pour vous.
