Aperçu ProduitsCâble J1939

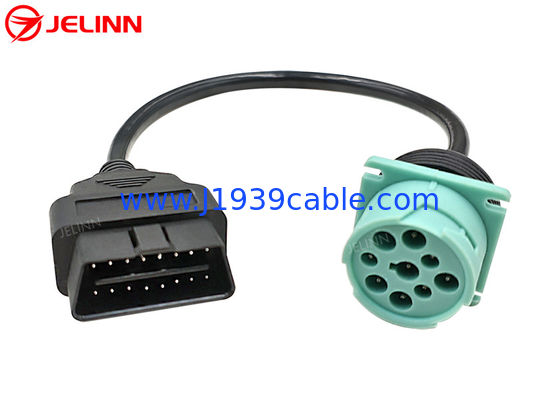

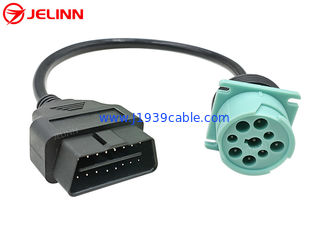

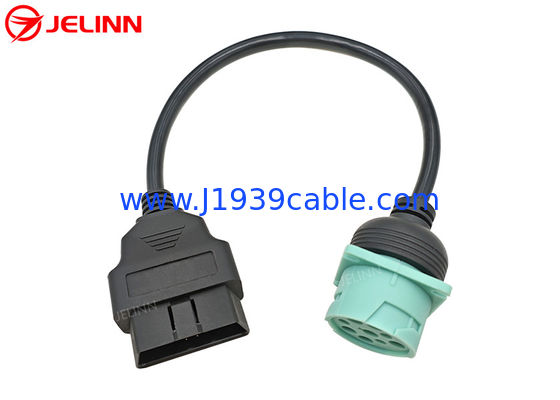

Mâle vert de Pin J1939 d'Allemand 9 au câble de mâle de Pin de J1962 OBD2 OBDII 16

Mâle vert de Pin J1939 d'Allemand 9 au câble de mâle de Pin de J1962 OBD2 OBDII 16

Green Deutsch 9 Pin J1939 Male to J1962 OBD2 OBDII 16 Pin Male Cable
Green Deutsch 9 Pin J1939 Male to J1962 OBD2 OBDII 16 Pin Male Cable
video play

Image Grand :  Mâle vert de Pin J1939 d'Allemand 9 au câble de mâle de Pin de J1962 OBD2 OBDII 16 meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: OEM
Certification: RoHS
Numéro de modèle: J1939
Conditions de paiement et expédition:
Quantité de commande min: 100 pcs
Prix: Please email us for prices
Détails d'emballage: Sacs et puis cartons de PE
Délai de livraison: 3-30 jours ouvrables
Conditions de paiement: T/T, Payoneer, Western Union, Paypal, L/C
Capacité d'approvisionnement: PC 50 000 par mois
Description de produit détaillée
Télécommunications: 20AWG, cuivre pur Affichage ou suppression: Personnalisé
J1939 Récipient mâle: équivalent d'Allemand HD10-9-1939P-P080 Type de prise mâle J1939: Type 2
Tests: 100% ouvert, short et essai de coup-fil Tension de essai: DC300V 5M ohm/10ms
Mettre en évidence:

goupille 9 à OBDII

,

Mâle J1939 au mâle OBD2

,

9 mâle d'allemand J1939 de goupille au câble masculin d'obd

Vert Deutsch 9 broches J1939 mâle à J1962 OBD2 OBDII 16 broches câble mâle


Spécification



connecteur masculin J1939 à 9 broches équivalent de Deutsch HD10-9-1939P-P080
Type de prise mâle J1939 à 9 broches Type 2
Couleur de la prise mâle J1939 à 9 broches Verte
Télécommunications 20AWG, cuivre pur
Matériau de9 épinglesJ1939 prise mâle PA66 + fibre de verre
Matériau de la prise mâle OBD2 Le PA66
Affichage ou suppression personnalisé
Longueur du câble personnalisé
Pins ou bornes d'une épaisseur n'excédant pas 50 mm
Résistance au contact 3 ohms au maximum.
Résistance à l'isolation 5M ohm par minute.
Température de fonctionnement -25°C à +85°C
Tests Tests 100% ouverts, courts et défectueux
Voltage d'essai DC300V 5M ohm/10ms
Garantie 1 année




Nous avons fabriqué des moules en plastique pour les connecteurs, les prises, les prises et les récipients.Nous pouvons toujours faire les câbles avec une excellente connectivité et durabilité.



L'extrémité du connecteur masculin de Deutsch 9-Pin J1939 peut être surfacée ou non, selon vos besoins.le prix peut être inférieur car les coûts de la matière première et de la main-d'œuvre sont économisés.

LeDeutsch 9 épinglele connecteur mâle de ce câble est de type 2,donc son épingle F est avec un diamètre plus petit que les épingles C et J.


Affichage ou suppression

De manière générale, l'affectation de broches ou l'extraction de broches sera la suivante (4 broches connectées):



OBD2 mâle Signalisation 9-Pin J1939 mâle
4 ou 5 Le sol Une
16 Batterie B. Pour
6 J1939, CAN-H C
14 J1939, CAN-L D


Parfois,l'affectation de broche ou de broche peut aussi être comme ceci (6 brochesconnecté):


OBD2 mâle Signalisation 9-Pin J1939 mâle
4 ou 5 Le sol Une
16 Batterie B. Pour
6 J1939, CAN-H C
14 J1939, CAN-L D
2 J1708-H F
10 J1708-L G



L'affectation de broche ou la broche peut également être personnalisée selon vos besoins.
Si vous n'avez pas besoin de connecter plus de broches, nous vous suggérons de connecter les broches nécessaires.le prix du câble sera plus élevé car le coût des matières premières et du travail sera plus élevé.


Application du projet

This cable will connect the 8 or 9 Pin type 2 devices such as ELDs (Electronic Logging Devices) to the 16 Pin OBD2 style diagnostic port found on Volvo and Mack trucks post 2013 that have the OBD-II 16 pin port in dash.

Si vous avez un appareil conçu pour brancher les ports de diagnostic Green 9 sur les camions lourds,Ce câble vous permettra de connecter cet appareil à un connecteur de type OBD2 à 16 broches trouvé en 2013 et les nouveaux camions Volvo et Mack.

Vous pouvez connecter la prise OBD2 mâle de 16 broches de ce câble au port de diagnostic 16 broches de votre camion.

This adapter cable also allows a J1939 Scan Tool (a scanner designed to plug into the round J1939 9-pin Deutch connector on a vehicle) to be used with a J1939 equipped vehicle that uses a standard OBD2 style connector.


Envoi d'une demande

Si vous n'avez pas trouvé ou n'avez pas le temps de chercher les câbles, adaptateurs ou connecteurs J1939, OBD2 ou J1708 sur notre site Web, n'hésitez pas à nous dire quels sont les câbles J1939, OBD2 ou J1708,adaptateurs ou connecteurs dont vous avez besoin parenvoi d'une demande(Si vous avez une photo, veuillez l'attacher à la demande).J1939, OBD2 ou J1708 câbles, adaptateurs ou connecteurs pour vous.
