Aperçu ProduitsConnecteur mâle J1939 9

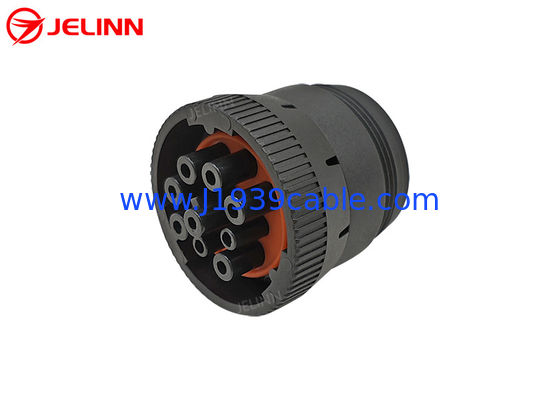

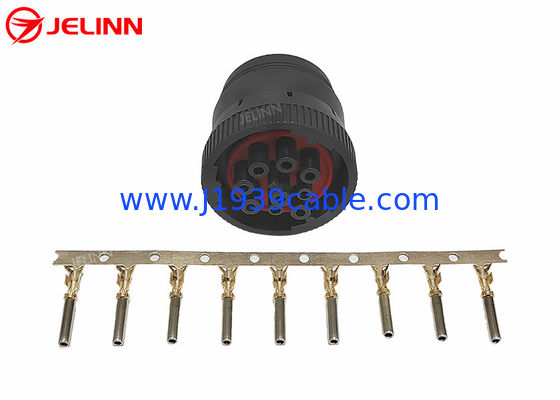

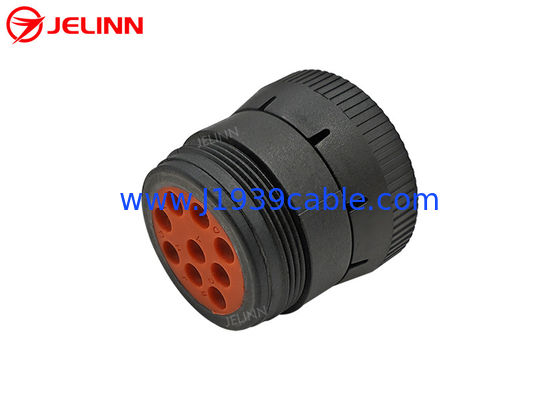

Connecteur femelle de Pin J1939 d'Allemand 9 de type 1 avec 9 PCS de terminaux

Connecteur femelle de Pin J1939 d'Allemand 9 de type 1 avec 9 PCS de terminaux

Type 1 Deutsch 9 Pin J1939 Female Connector with 9 PCS of Terminals
Type 1 Deutsch 9 Pin J1939 Female Connector with 9 PCS of Terminals Type 1 Deutsch 9 Pin J1939 Female Connector with 9 PCS of Terminals

Image Grand :  Connecteur femelle de Pin J1939 d'Allemand 9 de type 1 avec 9 PCS de terminaux meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: OEM
Certification: RoHS
Numéro de modèle: J1939
Conditions de paiement et expédition:
Quantité de commande min: 100 pcs
Prix: Please email us for prices
Détails d'emballage: Sacs et puis cartons de PE
Délai de livraison: 3-30 jours ouvrables
Conditions de paiement: T/T, Payoneer, Western Union, Paypal, L/C
Capacité d'approvisionnement: PC 500 000 par mois
Description de produit détaillée
Connecteur J1939 femelle: équivalent d'Allemand HD16-9-1939S Type de connecteur J1939 femelle: Type 1
Couleur du connecteur J1939 femelle: noir Terminaux: de cuivre, nickelé ou plaqué or
Logement du matériel: PA66 + fibre de verre Matériel de canon isolant: silicone
Surligner:

connecteur d'allemand de 9 bornes

,

Connerctor J1939 femelle

,

Connecteur femelle de Pin d'Allemand 9

Connecteur femelle de Pin J1939 d'Allemand 9 de type 1 avec 9 PCS de terminaux


Spécifications



connecteur femelle de 9-Pin J1939 équivalent d'Allemand HD16-9-1939S
Type de connecteur femelle de 9-Pin J1939 Type 1
Couleur de connecteur femelle de 9-Pin J1939 noir
Nombre de positions 9
Terminaux cuivre, nickelé ou plaqué or
Nombre de terminaux 9 PCs
Type de contact cuir embouti
Taille de contact 16
Type de support accrocher libre (en ligne)
Type d'attache serrure de baïonnette
Orientation verrouillé
Matériel de logement PA66 + fibre de verre
Matériel de canon isolant silicone
La température fonctionnante −25℃ | +100℃
Garantie 1 an





Nous avons fait le moule en plastique de ce connecteur femelle de 9-Pin J1939 par nous-mêmes parce que nous avons un ensemble complet des machines et les équipements et une bonne équipe de personnel pour faire les moules en plastique. Nous avons également des machines de moulage par injection qui peuvent fabriquer ces connecteurs femelles de 9-Pin J1939 selon le moule.

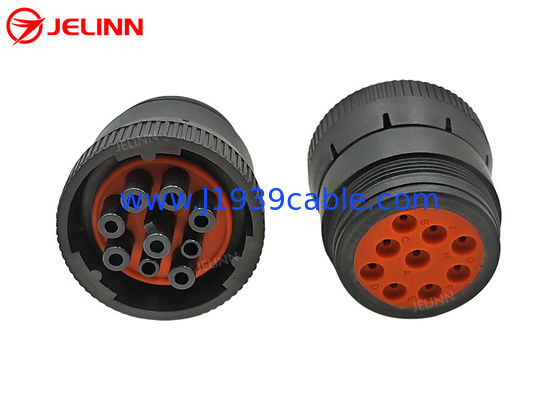

La prise femelle de 9-Pin J1939 est avec un anneau de fermeture. Tournant l'anneau de fermeture jusqu'au bon endroit après branchement jusqu'à un récipient masculin de 9-Pin J1939 s'assure que le connecteur ne viendra pas débranché accidentellement.



Rappelez-vous que c'est un connecteur femelle parce qu'il est avec des terminaux. Le connecteur masculin de 9-Pin J1939 est avec des goupilles.



Le connecteur femelle de Pin J1939 d'Allemand 9 est type 1, ainsi son Pin F est avec un plus grand diamètre que des connecteurs femelles de Pin C et de Pin J. Type-1 J1939 9-Pin peuvent seulement être insérés dans les prises masculines du type 1 J1939 9-Pn.



Ces connecteurs femelles du type 1 J1939 9-Pin peuvent joindre aux prises masculines suivantes de J1939 9-Pin :



original ou équivalent d'Allemand HD10-9-1939P

original ou équivalent d'Allemand HD16-9-1939PE

original ou équivalent d'Allemand HD10-9-1939P-B022

original ou équivalent d'Allemand HD10-9-1939PE-B022

original ou équivalent d'Allemand HD14-9-1939P

original ou équivalent d'Allemand HD14-9-1939PE

original ou équivalent d'Amphenol AHD17-9-1939PES




Tâche de Pin ou pinout


L'attribution de goupille ou le pinout du connecteur femelle de 9-Pin J1939 est comme ceci :



Connecteur femelle de Pin J1939 d'Allemand 9 de type 1 avec 9 PCS de terminaux 0



La goupille centrale est Pin A. La goupille que l'étiquette principale des visages de PIn A à est Pin F. L'ordre des goupilles B à J est dans le sens horaire.


Application


Ces connecteurs femelles de 9-Pin J1939 peuvent être utilisés pour fabriquer des câbles et des adaptateurs de 9-Pin J1939.
