Aperçu ProduitsCâble RP1226

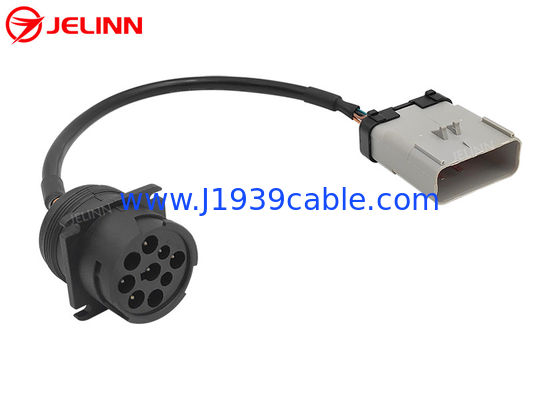

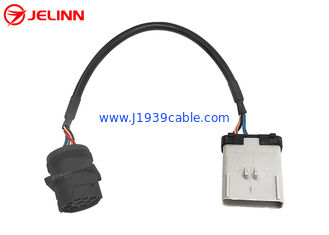

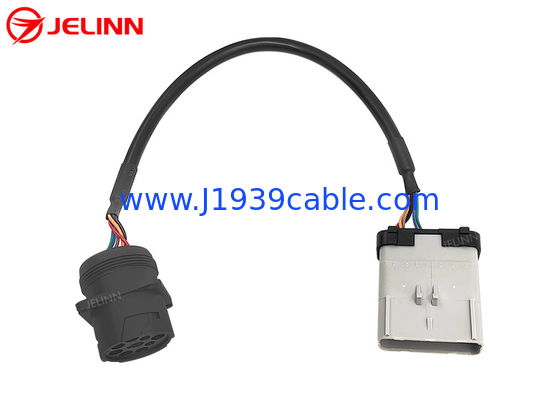

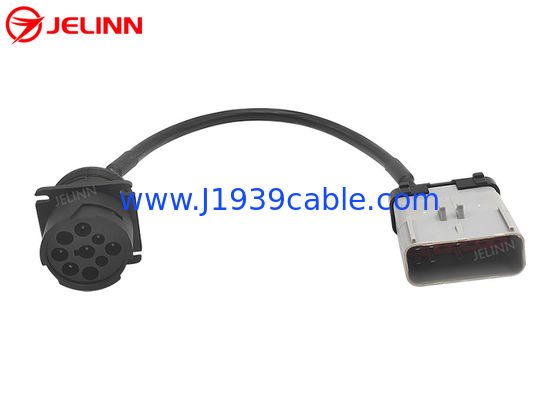

14 mâle de Pin RP1226 pour noircir le câble femelle du camion ELD de Pin J1939 de SAE Deutsch 9 de type 1

14 mâle de Pin RP1226 pour noircir le câble femelle du camion ELD de Pin J1939 de SAE Deutsch 9 de type 1

14 Pin RP1226 Male To Black Type 1 SAE Deutsch 9 Pin J1939 Female Truck ELD Cable
14 Pin RP1226 Male To Black Type 1 SAE Deutsch 9 Pin J1939 Female Truck ELD Cable 14 Pin RP1226 Male To Black Type 1 SAE Deutsch 9 Pin J1939 Female Truck ELD Cable

Image Grand :  14 mâle de Pin RP1226 pour noircir le câble femelle du camion ELD de Pin J1939 de SAE Deutsch 9 de type 1 meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: OEM
Certification: RoHS
Numéro de modèle: RP1226 à J1939
Conditions de paiement et expédition:
Quantité de commande min: 100 PCs
Prix: Please email us for prices
Détails d'emballage: Sacs et puis cartons de PE
Délai de livraison: 3-30 jours ouvrables
Conditions de paiement: T/T, Payoneer, Western Union, Paypal, L/C
Capacité d'approvisionnement: 50 000 PCs par mois
Description de produit détaillée
Connecteur RP1226 masculin: équivalent d'Aptiv 54201416 Fil: 20AWG, cuivre pur
Récipient J1939 femelle: équivalent d'Allemand HD10-9-1939P Type de prise J1939 femelle: Type 1
Essai: 100% ouvert, short et essai de coup-fil Goupilles ou terminaux: cuivre avec le nickelage ou le placage à l'or
Surligner:

RP1226 à la goupille 9

,

Câble de RP1226 ELD

,

RP1226 à J1939

14 mâle de Pin RP1226 pour noircir le câble femelle du camion ELD de Pin J1939 de SAE Deutsch 9 de type 1


Spécifications


Connecteur RP1226 masculin équivalent d'Aptiv 54201416
connecteur femelle de 9-Pin J1939 équivalent d'Allemand HD10-9-1939P
Type de prise femelle de 9-Pin J1939 Type 1
Couleur de prise femelle de 9-Pin J1939 Noir
Fil 20AWG, cuivre pur
Matériel du connecteur RP1226 masculin PA66 + fibre de verre
Matériel de prise femelle de 9-Pin J1939 PA66 + fibre de verre
Pinout (diagramme de câblage) adapté aux besoins du client
Longueur de câble adapté aux besoins du client
Goupilles ou terminaux cuivre avec le nickelage ou le placage à l'or
Résistance de contact maximum de 3 ohms.
Résistance d'isolation ohm mn de 5M.
La température fonctionnante −25℃ | +85℃
Essai 100% ouvert, short et essai de mis-fil
Tension de essai DC300V 5M ohm/10ms
Garantie 1 an




Pinout (diagramme de câblage)

D'une façon générale, le pinout (diagramme de câblage) peut être en tant que ci-dessous.
4 broches de chaque connecteur sont câblées. Il y a 4 fils de 20AWG dans le câble.


Mâle RP1226 Signal femelle de 9-Pin J1939
8 La terre
1 Puissance de batterie B
2 J1939, haute de BALAYAGE C
9 J1939, le bas de BALAYAGE D


Parfois, le pinout (diagramme de câblage) peut également être en tant que ci-dessous.
6 broches de chaque connecteur sont câblées. Il y a 6 fils de 20AWG dans le câble.


Mâle RP1226 Signal femelle de 9-Pin J1939
8 La terre
1 Batterie B
2 J1939, haute de BALAYAGE C
9 J1939, le bas de BALAYAGE D
6 J1708, PEUT haute F
13 J1708, PEUT le bas G



Le pinout (diagramme de câblage) peut également être adapté aux besoins du client selon les besoins des clients.


Application

Selon la standardisation recommandée de transmission de messages de la pratique en matière RP1226 de TMC (le Conseil de la technologie et de l'entretien d'ATA), certains 2019 et plus nouveaux camions lourds tels que Kenworth, Peterbilt, Volvo, le caoutchouc et Freightliner en Amérique du Nord sont équipés d'un connecteur accessoire dans la cabine du côté du conducteur derrière le tiret, près du panneau de fusible. Le propriétaire de camion peut examiner le carrossier Manual pour assurer plus d'information.

ELD (dispositifs de notation électroniques), dispositifs de télématique ou d'autres dispositifs de marché des accessoires qui exigent des données de J1939, de BOÎTE ou de J1708 devraient être reliés à ce connecteur RP1226 accessoire. Autrement, les connexions peuvent ne pas être warrantable.

Si un dispositif qui a 9 un port de la goupille J1939 est nécessaire pour être de se relier à un camion équipé 14 du connecteur accessoire de la goupille RP1226, ce câble est nécessaire.
