Détails sur le produit:
Conditions de paiement et expédition:
|
| Télécommunications: | 20AWG, cuivre pur | J1939 prise féminine: | équivalent de Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| Type de prise J1939 femelle: | Type 2 | J1939 Poussettes mâles: | équivalent d'Allemand HD10-9-1939P-P080 |
| Type de prise mâle J1939: | Type 2 | Le système OBD2 est équipé d'une prise féminine: | avec terminaux KET |
| Mettre en évidence: | J1939 obd2,j1939 à obd2,j1939 homme femme à obd2 |
||

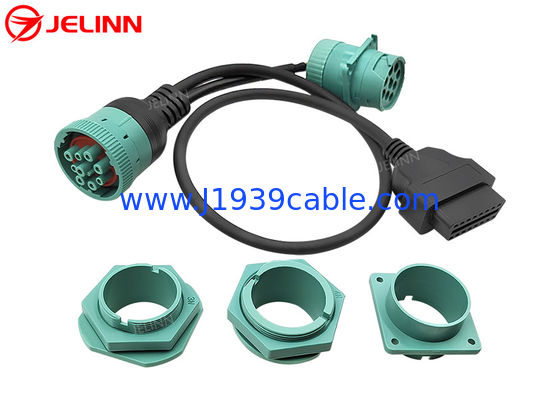

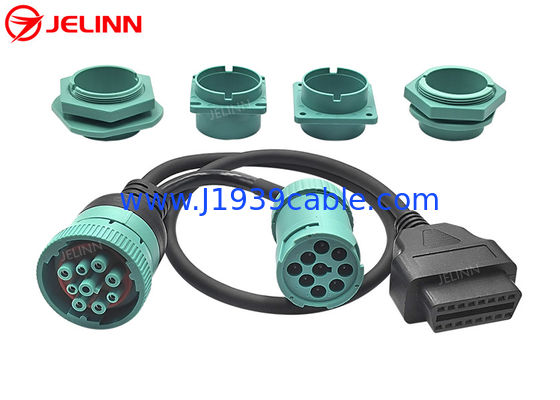

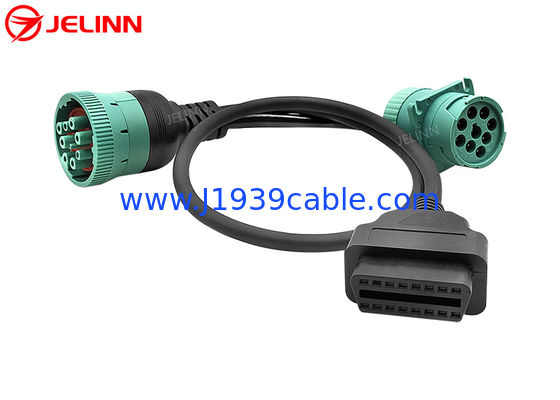

Deutsch J1939 Homme Femme à OBD 2 OBD2 connecteur séparateur de câble Y

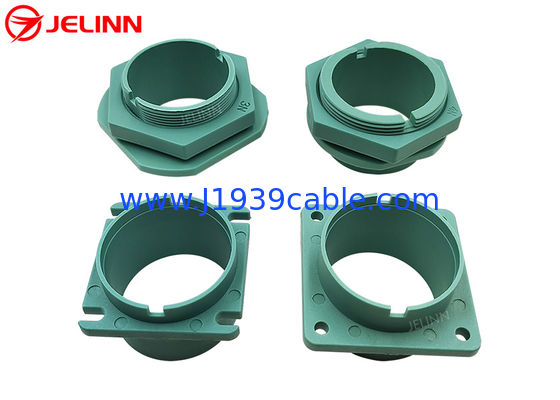

Avec 4 supports de montage de panneaux différents
Spécification
| J1939 prise féminine | équivalent de Deutsch HD16-9-1939S-P080 |
| Type de prise féminine J1939 | Type 2 |
| J1939 bouchons mâles | équivalent de Deutsch HD10-9-1939P-P080 |
| Type de prise mâle J1939 | Type 2 |
| Le système OBD2 est équipé d'une prise féminine | avec terminaux KET |
| Télécommunications | 20AWG, cuivre pur |
| Matériau des bouchons J1939 | PA66 + fibre de verre |
| Matériau de la prise OBD2 OBDII | Le PA66 |
| Affichage ou suppression | personnalisé |
| Longueur du câble | personnalisé |
| Garantie | 1 année |
Les extrémités des bouchons femelles et mâles de J1939 peuvent être surmouillées ou non,selon vos besoins.
La prise féminine J1939 est de type 2, donc sa broche F a un diamètre plus petit comme la broche C et la broche J. Les prises féminines de type 2 J1939 peuvent être compatibles avec les prises mâles de type 1 ou de type 2.
La prise féminine OBD2 est équipée de bornes KET qui rendent la prise féminine OBD2 plus résistante.
Affichage ou suppression
En règle générale, l'affectation de broches ou l'extraction de broches sera la suivante (4 broches à connecter):
| OBD2 féminin | Signalisation | J1939 femelle | J1939 mâle |
| 5 | Le sol | Une | Une |
| 16 | Batterie | B. Pour | B. Pour |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
Parfois,l'affectation de broche ou de broche peut aussi être comme ceci (6 brochesà connecter):
| OBD2 féminin | Signalisation | J1939 femelle | J1939 mâle |
| 5 | Le sol | Une | Une |
| 16 | Batterie | B. Pour | B. Pour |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
Si vous n'avez pas besoin des câbles J1708, vous pouvez utiliser les câbles J1708.Il est préférable de ne pas les connecter car parfois les lignes ajoutées peuvent interférer avec le fonctionnement de certains trackers GPS.
L'affectation de broche ou la broche peut également être personnalisée selon vos besoins.
Application du projet
C'est un câble entre un connecteur féminin de 9 broches de type Deutsch rond J1939 et un connecteur masculin de type Deutsch J1939connecteur et un connecteur à 16 broches de type OBD2 (couples côte-à-côte féminin du véhicule avec un connecteur d'essai OBD2).et les lignes électriques et les lignes de terre sont également connectés.
L'application commune est de connecterles dispositifs télématiques ou de gestion de flotte tels que:Traceurs GPS et détecteurs électromagnétiques pour un véhicule équipé du connecteur Deutsch rond à 9 broches.
Ce câble permettra également aux dispositifs de diagnostic OBD2 ou aux scanners (avec le logiciel approprié) de se connecter au connecteur rond J1939.Gardez à l'esprit que la plupart des logiciels et scanners OBD2 sont basés sur la lecture de PIDJ1939 est un protocole basé sur PGN, où chaque PGN contient plusieurs paramètres.
Envoi d'une demande
Si vous n'avez pas trouvé ou n'avez pas le temps de chercher les câbles, adaptateurs ou connecteurs J1939, OBD2 ou J1708 sur notre site Web, n'hésitez pas à nous dire quels sont les câbles J1939, OBD2 ou J1708,adaptateurs ou connecteurs dont vous avez besoin parenvoi d'une demande(Si vous avez une photo, veuillez l'attacher à la demande).J1939, OBD2 ou J1708 câbles, adaptateurs ou connecteurs pour vous.
