Détails sur le produit:
Conditions de paiement et expédition:
|
| Télécommunications: | 20AWG, cuivre pur | J1939 prise féminine: | équivalent de Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| Type de prise J1939 femelle: | Type 2 | J1939 Poussettes mâles: | équivalent d'Allemand HD10-9-1939P-P080 |
| Type de prise mâle J1939: | Type 2 | Le système OBD2 est équipé d'une prise féminine: | avec terminaux KET |
| Goupilles ou terminaux: | d'une épaisseur n'excédant pas 50 mm | Température de travail: | -25°C à +85°C |
| Mettre en évidence: | J1939 obd2,j1939 9 câble allemand à broches,j1939 y câble à fente |
||

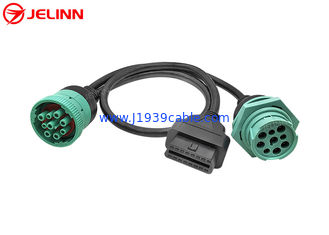

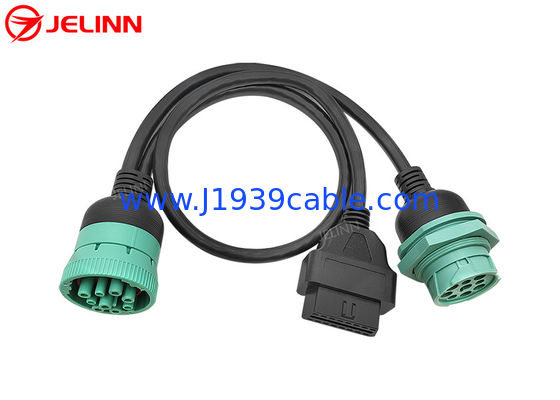

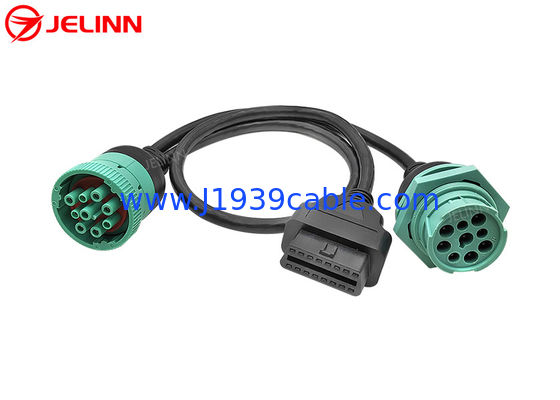

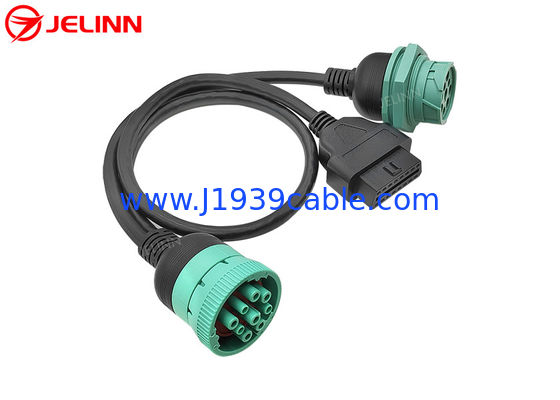

J1939 9 épingle 9 épingle connecteur fileté à OBD 2 OBDII 16 épingle 16 épingle splitter Y câble
Spécification
| J1939 connecteur féminin | équivalent de Deutsch HD16-9-1939S-P080 |
| Type de connecteur féminin J1939 | Type 2 |
| J1939 connecteur mâle | équivalent de Deutsch HD10-9-1939P- P080 |
| Type de connecteur mâle J1939 | Type 2 |
| Connecteur OBD2 féminin | avec terminaux KET |
| Télécommunications | 20AWG, cuivre pur |
| Matériau du connecteur J1939 | PA66 + fibre de verre |
| Matériau du connecteur OBD2 | Le PA66 |
| Affichage ou suppression | personnalisé |
| Longueur du câble | personnalisé |
| Pins ou bornes | d'une épaisseur n'excédant pas 50 mm |
| Résistance au contact | 3 ohms au maximum. |
| Résistance à l'isolation | 5M ohm par minute. |
| Température de fonctionnement | -25°C à +85°C |
| Tests | Tests 100% ouverts, courts et défectueux |
| Voltage d'essai | DC300V 5M ohm/10ms |
| Garantie | 1 année |
Les extrémités des bouchons femelles et mâles de J1939 peuvent être moulées ou non par débordement,selon vos besoins.
D'une épaisseur de
Non surmoulés
LeDeutsch 9 épinglele connecteur féminin est de type 2, donc son épingle F a un diamètre plus petit que les épingles C et J. Les connecteurs féminins de type 2 J1939 peuvent être insérés dans les connecteurs masculins de type 1 ou de type 2 J1939.
Le connecteur OBD2 féminin est équipé de bornes KET qui rendent le connecteur OBD2 féminin plus résistant.
Affichage ou suppression
En règle générale, l'affectation de broches ou l'extraction de broches sera la suivante (4 broches à connecter):
| OBD2 féminin | Signalisation | J1939 femelle | J1939 mâle |
| 4 ou 5 | Le sol | Une | Une |
| 16 | Batterie | B. Pour | B. Pour |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
Parfois,l'affectation de broche ou de broche peut aussi être comme ça ((6 brochesà connecter):
| OBD2 féminin | Signalisation | J1939 femelle | J1939 mâle |
| 4 ou 5 | Le sol | Une | Une |
| 16 | Batterie | B. Pour | B. Pour |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
Parfois,l'affectation de broche ou de broche peut aussi être comme ceci (6 brochesà connecter):
| OBD2 féminin | Signalisation | J1939 femelle | J1939 mâle |
| 4 ou 5 | Le sol | Une | Une |
| 16 | Batterie | B. Pour | B. Pour |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 12 | J1708-H | F | F |
| 13 | J1708-L | G | G |
Si vous n'avez pas besoin des câbles J1708, vous pouvez utiliser les câbles J1708.Il est préférable de ne pas les connecter car parfois les lignes ajoutées peuvent interférer avec le fonctionnement de certains trackers GPS.
L'affectation de broche ou la broche peut également être personnalisée en fonction de vos besoins.
Application du projet
Ce câble est utilisé pour connecterles dispositifs télématiques ou de gestion de flotte tels que:Traceurs GPS ou ELD pour les véhicules utilitaires équipés des ports Deutsch rondes J1939 à 9 broches.
Ce câble permettra également aux dispositifs de diagnostic OBD2 ou aux scanners (avec le logiciel approprié) de se connecter au connecteur rond J1939.Gardez à l'esprit que la plupart des logiciels et scanners OBD2 sont basés sur la lecture de PIDJ1939 est un protocole basé sur PGN, où chaque PGN contient plusieurs paramètres.
